هنگامی که تجهیزات بزرگ، واحدهای پمپ، خطوط لوله یا سیستم های متحرک نیاز به انتقال سیال قابل اعتماد دارند در حالی که امکان ارتعاش و حرکت را فراهم می کنند،شلنگ لاستیکی فلنجدار با قطر بزرگازجیدونگدایک راه حل عملی اتصال را ارائه می دهد. طراحی شده پیرامون بدنه شلنگ لاستیکی انعطاف پذیر، ساختار تقویت کننده و انتهای فلنجی، می تواند برای آب، آب دریا، دوغاب، دوغاب معدنی، ماسه، شن، باطله و سایر رسانه های صنعتی مناسب پیکربندی شود.
سیستم‌های خط لوله با قطر بزرگ اغلب با چالش‌هایی مواجه هستند که لوله‌کشی صلب نمی‌تواند به راحتی از عهده آنها برآید. لرزش پمپ، جابجایی تجهیزات، انحراف نصب و مونتاژ مکرر می تواند استرس بیشتری را در اطراف نقاط اتصال ایجاد کند. یک شیلنگ لاستیکی انعطاف پذیر می تواند یک بخش انعطاف پذیر کنترل شده بین تجهیزات و خطوط لوله ایجاد کند و در عین حال ظرفیت انتقال مورد نیاز را حفظ کند.
راه حل JIDONGDA بدنه شلنگ لاستیکی را با لایه های تقویت کننده و اتصالات فلنج ترکیب می کند. بسته به شرایط عملیاتی، سازه می تواند شامل پارچه تقویت شده و پشتیبانی از سیم فولادی مارپیچ برای کاربردهایی باشد که نیاز به فشار یا خلاء دارند. ابعاد فلنج همچنین می‌تواند با استانداردهای رایج یا نقشه‌های مشتری مطابقت داده شود و این شیلنگ را برای پروژه‌های صنعتی سفارشی مناسب می‌کند.
فهرست مطالب
- شیلنگ لاستیکی فلنجدار با قطر بزرگ چیست؟
- چرا انعطاف پذیری در سیستم های خط لوله بزرگ مهم است؟
- شیلنگ چگونه ساخته می شود؟
- مزایای کلیدی چیست؟
- معمولا در کجا استفاده می شود؟
- خریداران چه پارامترهای فنی را باید در نظر بگیرند؟
- خریداران چگونه باید شیلنگ مناسب را انتخاب کنند؟
- چگونه می توان از عمر خدمات پشتیبانی کرد؟
- سوالات متداول
- نتیجه گیری

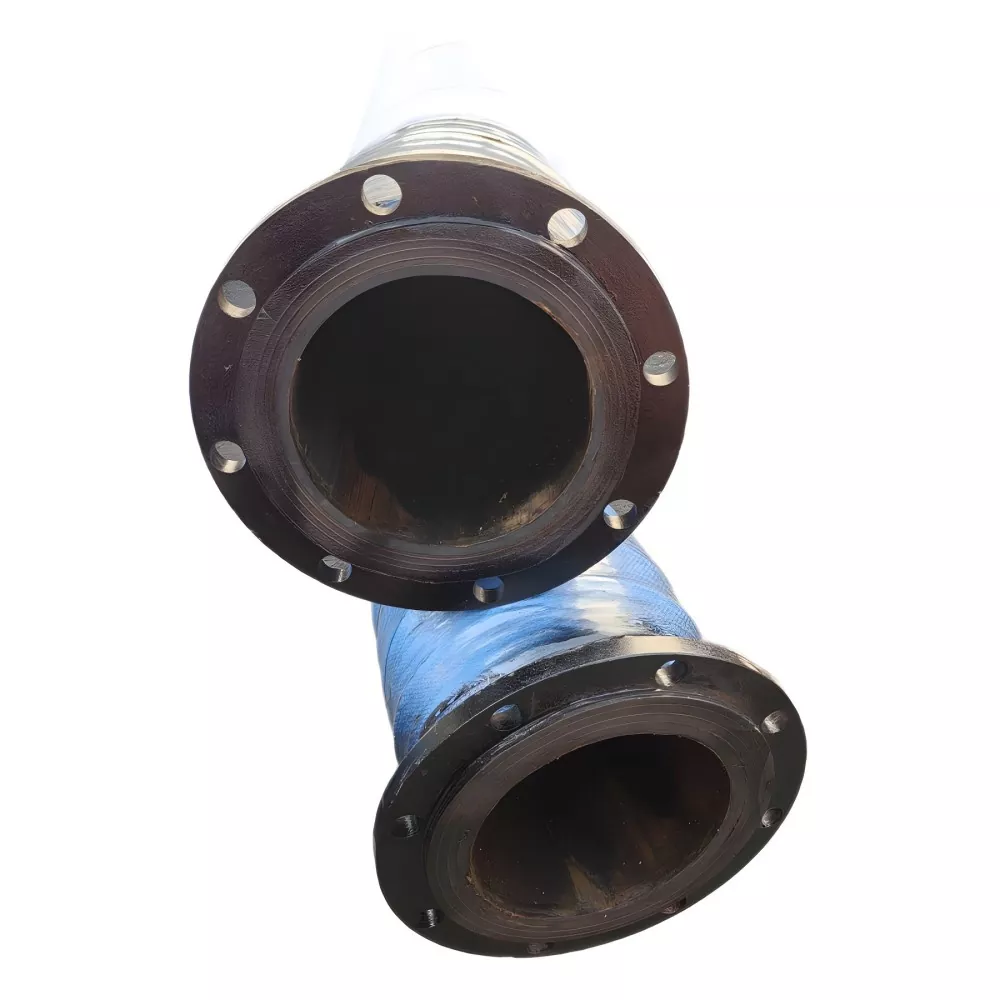

شیلنگ لاستیکی فلنجدار با قطر بزرگ چیست؟
شیلنگ لاستیکی فلنج دار انعطاف پذیر با قطر بزرگ یک مجموعه شیلنگ صنعتی است که برای انتقال مایعات یا رسانه های حاوی ذرات طراحی شده است و در عین حال به عنوان یک اتصال انعطاف پذیر بین تجهیزات و خطوط لوله ثابت یا متحرک نیز عمل می کند.
برخلاف اتصال کاملاً سفت و سخت، بدنه شلنگ لاستیکی می تواند درجه خاصی از خمش و جابجایی را در خود جای دهد. فلنج های نصب شده در هر دو انتها اتصال پیچی را با پمپ ها، شیرها، خطوط لوله، مخازن یا سایر تجهیزات فراهم می کنند. این ترکیب شیلنگ را به ویژه در جایی که ظرفیت انتقال و انعطاف پذیری اتصال مهم هستند مفید می کند.
بسته به پروژه، شلنگ ممکن است برای آب، آب دریا، دوغاب، دوغاب معدنی، شن و ماسه، باطله و رسانه های صنعتی انتخاب شده پیکربندی شود. برای مواد ساینده، ترکیب لاستیکی داخلی و ساختار تقویت کننده باید با توجه به محیط واقعی و شرایط عملیاتی انتخاب شود.
چرا انعطاف پذیری در سیستم های خط لوله بزرگ مهم است؟
خطوط لوله صنعتی بزرگ همیشه در معرض شرایط ساکن نیستند. پمپ ها لرزش ایجاد می کنند، تجهیزات سیار تغییر موقعیت می دهند و تحمل نصب می تواند منجر به ناهماهنگی جزئی بین اجزای متصل شود. اگر این حرکات مستقیماً به لوله کشی صلب منتقل شوند، تنش اضافی می تواند در اطراف اتصالات و رابط تجهیزات ایجاد شود.
یک شلنگ لاستیکی انعطاف پذیر یک بخش انعطاف پذیر در خط لوله ایجاد می کند. توانایی آن در خم شدن و تطبیق با جابجایی خاص می تواند به سازگاری بیشتر اتصالات تجهیزات با شرایط عملیاتی واقعی کمک کند.
- به تطبیق لرزش تجهیزات کمک می کند.
- جابجایی خط لوله خاصی را امکان پذیر می کند.
- انعطاف پذیری را در مورد اتصالات تجهیزات فراهم می کند.
- می تواند اتصالات را در جایی که فضای نصب محدود است ساده کند.
- از برنامه هایی که نیاز به حذف تجهیزات یا نصب مکرر دارند پشتیبانی می کند.
- می توان برای رسانه ها و شرایط کاری مختلف پیکربندی کرد.
شعاع خمش مجاز واقعی، محدوده جابجایی، درجه فشار و روش نصب باید همیشه در برابر ساخت شیلنگ خاص و الزامات پروژه تأیید شود.
شیلنگ چگونه ساخته می شود؟
عملکرد یک شلنگ لاستیکی با قطر زیاد به تعامل لایه لاستیکی داخلی، تقویت کننده، لایه لاستیکی بیرونی و اتصالات انتهایی آن بستگی دارد. یک ساختار مناسب انتخاب شده به شیلنگ کمک می کند تا در برابر شرایط مکانیکی و محیطی مورد انتظار در طول سرویس مقاومت کند.
لایه لاستیکی داخلی
لایه لاستیکی داخلی در تماس مستقیم با محیط انتقال یافته است. بنابراین فرمولاسیون آن باید با توجه به ویژگی‌های ماده انتقال‌یافته انتخاب شود، به‌ویژه زمانی که سیستم با دوغاب ساینده، ذرات معدنی، آب دریا، یا سایر رسانه‌های نیازمند کار می‌کند.
لایه پارچه تقویت شده
لایه های پارچه تقویت شده به حمایت از ساختار شلنگ و حمل بارهای فشار کمک می کند. طراحی آرماتور باید با قطر، فشار، طول و شرایط عملیاتی مورد نیاز مطابقت داشته باشد.
تقویت سیم فولادی مارپیچ
هنگامی که مکش یا پشتیبانی خلاء مورد نیاز است، می توان یک ساختار تقویت کننده سیم فولادی مارپیچی را گنجاند. این پیکربندی باید با توجه به شرایط واقعی خلاء مشخص شود نه اینکه صرفاً بر اساس قطر شلنگ انتخاب شود.
لایه لاستیکی بیرونی
لایه لاستیکی بیرونی محافظت در برابر قرار گرفتن در معرض محیط را فراهم می کند و به مقاومت شلنگ در برابر پیری خارجی و شرایط عملکرد کمک می کند.
انتهای فلنج دار
فلنج ها یک اتصال پیچی عملی بین شیلنگ و خط لوله یا تجهیزات اطراف ایجاد می کنند. JIDONGDA می تواند فولاد کربنی، فولاد ضد زنگ یا سایر مواد فلنج را مطابق با برنامه، استاندارد یا طراحی مشتری پیکربندی کند.
مزایای کلیدی چیست؟
انتخاب شیلنگ منعطف مناسب می تواند چندین چالش رایج در سیستم های انتقال با قطر بزرگ را برطرف کند. مزایای اصلی عبارتند از:
- قابلیت اتصال انعطاف پذیر:بدنه لاستیکی امکان خم شدن و جابجایی خاصی را فراهم می کند و آن را برای رابط های تجهیزاتی که تحت تأثیر ارتعاش یا حرکت قرار می گیرند مناسب می کند.
- انتقال جریان بزرگ:یک قطر داخلی بزرگ می تواند از انتقال رسانه با حجم بالا در جایی که شرایط پروژه به ظرفیت جریان بیشتری نیاز دارد پشتیبانی کند.
- ادغام فلنج راحت:انتهای فلنجی را می توان با استانداردهای رایج مطابقت داد یا مطابق نقشه های فنی سفارشی کرد.
- تقویت قابل تطبیق:آرماتورهای پارچه ای و سازه های سیمی فولادی مارپیچ اختیاری را می توان با توجه به فشار و نیازهای خلاء انتخاب کرد.
- سازگاری رسانه:ترکیبات لاستیکی داخلی مناسب را می توان برای آب، دوغاب، دوغاب معدنی، ماسه، شن و سایر محیط های مشخص شده انتخاب کرد.
- انعطاف پذیری OEM و ODM:قطر، طول، فشار، خلاء، دما، پیکربندی فلنج، ترکیب لاستیکی و رنگ را می توان برای کاربردهای غیر استاندارد سفارشی کرد.
معمولا در کجا استفاده می شود؟
استفاده از شیلنگ فلنجی انعطاف پذیر با قطر بزرگ در صنایعی که انتقال مواد با حجم زیاد و اتصالات تجهیزات انعطاف پذیر مورد نیاز است، گسترش می یابد.
| صنعت | برنامه معمولی | ملاحظات کلیدی |
|---|---|---|
| معدن | دوغاب معدنی و باطله انتقال | سایش، اندازه ذرات، غلظت، فشار |
| لایروبی | انتقال دوغاب، لجن و ماسه | خلاء، سایش، سرعت جریان، انعطاف پذیری |
| پورت ها | حمل و نقل مایع و مواد با جریان بزرگ | قطر، سازگاری متوسط، تطبیق فلنج |
| شن و ماسه | مخلوط آب و ماسه و انتقال ذرات | مقاومت در برابر سایش و تقویت |
| ماشین آلات ساختمانی | پمپ انعطاف پذیر و اتصالات خط لوله متحرک | حرکت، فضای خمشی، فشار |
| حمل و نقل صنعتی | آب صنعتی، دوغاب و محیط مناسب | دما، فشار، ترکیب لاستیکی |
برای پروژه‌هایی که شامل رسانه‌های تخصصی یا شرایط عملیاتی شدید هستند، خریداران باید قبل از نهایی کردن ساخت شیلنگ اطلاعات کاربردی دقیق را ارائه دهند.
خریداران چه پارامترهای فنی را باید در نظر بگیرند؟
شیلنگ نباید تنها با قطر اسمی انتخاب شود. یک مشخصات کامل باید الزامات مکانیکی، شیمیایی، حرارتی و اتصال برنامه را در نظر بگیرد.
| پارامتر | چرا اهمیت دارد |
|---|---|
| قطر داخلی | گذر جریان موجود و اندازه اتصال را تعیین می کند. |
| طول | بر هندسه نصب، کمک هزینه حرکت و شرایط خمشی تأثیر می گذارد. |
| فشار کاری | تقویت مورد نیاز و ساخت کلی شیلنگ را تعیین می کند. |
| وکیوم کار | برای کاربردهای مکش و انتخاب ساختارهای تکیه گاه خلاء مهم است. |
| دمای کاری | تعیین می کند که آیا ترکیب لاستیکی انتخاب شده برای محیط و محیط مناسب است یا خیر. |
| رسانه انتقال | بر انتخاب ترکیب لاستیکی و الزامات مقاومت در برابر سایش تأثیر می گذارد. |
| نرخ جریان | به تعیین قطر مناسب و پیکربندی عملیاتی کمک می کند. |
| استاندارد فلنج | سازگاری با تجهیزات جفت گیری یا خط لوله را تضمین می کند. |
اطلاعات محصول JIDONGDA نشان می دهد که اتصالات فلنج را می توان بر اساس نقشه های GB، DIN، ANSI، JIS، ASME یا مشتری پیکربندی کرد. مشخصات نهایی باید بر اساس پروژه واقعی تایید شود نه اینکه از یک توضیح کلی کاتالوگ فرض شود.
خریداران چگونه باید شیلنگ مناسب را انتخاب کنند؟
برای تیم های خرید صنعتی، ارائه اطلاعات عملیاتی کامل در مرحله نقل قول می تواند تایید فنی را کارآمدتر کند. یک برگه مشخصات مفید باید شامل موارد زیر باشد:
- قطر داخلی مورد نیاز
- طول کل شیلنگ
- فشار کاری معمولی و حداکثر.
- فشار خلاء مورد نیاز برای سرویس مکش.
- نوع رسانه انتقال
- عملکرد و دمای محیط.
- دبی مورد نیاز
- محدوده خمش یا جابجایی مورد نیاز.
- استاندارد و ابعاد فلنج
- مقدار مورد نیاز و مقصد تحویل
کاربردهای ساینده به اطلاعات بیشتری نیاز دارند. به عنوان مثال، پروژه های دوغاب معدنی باید اندازه و غلظت ذرات را شناسایی کنند تا ساختار لاستیک داخلی و تقویت کننده به طور مناسب ارزیابی شود.
خریداران همچنین می توانند راه حل های مرتبط مانند شلنگ لاستیکی فلنج دار با قطر بزرگ، شلنگ لاستیکی لایروبی با قطر بزرگ و سایر راه حل های شلنگ لاستیکی با قطر بزرگ را هنگام مقایسه الزامات مختلف خط لوله بررسی کنند.
چگونه می توان از عمر خدمات پشتیبانی کرد؟
نصب صحیح و بازرسی منظم برای حفظ عملکرد هر شیلنگ لاستیکی صنعتی مهم است. حتی یک شیلنگ که به درستی مهندسی شده باشد، اگر به درستی نصب نشده باشد یا خارج از محدودیت های تایید شده کار کند، می تواند آسیب زودهنگام را تجربه کند.
- از فشار کاری تایید شده، فشار خلاء یا محدوده دما تجاوز نکنید.
- در حین نصب از کشش، پیچاندن یا خم کردن شدید شلنگ خودداری کنید.
- سطح خارجی لاستیکی را از نظر ترک، برآمدگی، بریدگی و سایش غیرعادی بررسی کنید.
- اتصالات فلنج را از نظر نشتی و علائم شل شدن بررسی کنید.
- شیلنگ های مانیتور مورد استفاده با رسانه های ساینده برای الگوهای سایش غیر معمول.
- در صورت مشاهده آسیب ساختاری یا فروریختن غیرعادی شیلنگ، عملیات را متوقف کنید و شرایط کار را مجددا ارزیابی کنید.
نصب همچنین باید اطمینان حاصل کند که سطوح فلنج، سوراخ های پیچ، سطوح آب بندی و اجزای جفت به درستی تراز شده اند. شیلنگ نباید در موقعیتی قرار گیرد که فشار مکانیکی غیر ضروری ایجاد کند.
سوالات متداول
مزایای اصلی شلنگ لاستیکی فلنجدار با قطر بزرگ چیست؟
مزایای اصلی آن ترکیبی از ظرفیت انتقال با قطر بزرگ و قابلیت اتصال انعطاف پذیر است. می توان از آن در جاهایی استفاده کرد که لرزش تجهیزات، جابجایی خط لوله، انحراف نصب یا حرکت تجهیزات متحرک نیاز باشد.
آیا JIDONGDA می تواند فلنج را مطابق نقشه های مشتری بسازد؟
بله. تنظیمات فلنج را می توان با توجه به استانداردهای قابل اجرا، ابعاد، الزامات اتصال یا نقشه های مشتری تأیید کرد. مواد فلنج را نیز می توان با توجه به نیاز پروژه انتخاب کرد.
آیا می توان از این نوع شلنگ برای دوغاب معدنی استفاده کرد؟
بله. می توان آن را برای کاربردهای دوغاب معدنی پیکربندی کرد. با این حال، اندازه ذرات، غلظت دوغاب، سرعت جریان، فشار، دما و شرایط سایش باید فراهم شود تا ترکیب لاستیکی داخلی و ساختار تقویت‌کننده مناسب ارزیابی شود.
آیا می توان شلنگ را برای کاربردهای غیر استاندارد سفارشی کرد؟
بله. سفارشی سازی می تواند قطر، طول، فشار، فشار خلاء، دما، پیکربندی فلنج، ترکیب لاستیکی و رنگ را پوشش دهد. نقشه های مشتری، نمونه ها، یا پارامترهای فنی دقیق را می توان در طول تایید مشخصات استفاده کرد.
هنگام درخواست قیمت چه اطلاعاتی باید ارائه کنم؟
مفیدترین اطلاعات شامل قطر داخلی، طول، فشار کاری، خلاء مورد نیاز، محیط انتقال، دما، سرعت جریان، خمش یا جابجایی الزامات، استاندارد فلنج، ابعاد فلنج، مقدار و مقصد است.
زمان تحویل معمولی چقدر است؟
محصولات استاندارد به طور کلی می توانند در عرض حدود 7 تا 20 روز کاری مرتب شوند، در حالی که محصولات سفارشی و مشخصات خاص باید مطابق با الزامات سفارش واقعی تأیید شوند.
نتیجه گیری
یک شلنگ انعطاف پذیر با قطر بزرگ که به خوبی انتخاب شده است می تواند ارتباط موثری بین خطوط لوله با ظرفیت بالا و تجهیزاتی که در آن جابجایی، ارتعاش، انحراف نصب یا رسانه های سخت درگیر هستند، ایجاد کند. ترکیبی از ساختار لاستیکی انعطاف‌پذیر، لایه‌های تقویت‌کننده و اتصالات فلنجی، این شیلنگ را برای طیف گسترده‌ای از معادن، لایروبی، بندر، ساخت‌وساز، شن و ماسه، و کاربردهای انتقال صنعتی مناسب می‌سازد.
جیدونگدا از تنظیمات سفارشی بر اساس قطر، طول، فشار، خلاء، دما، محیط انتقال، الزامات فلنج و ترکیب لاستیکی پشتیبانی می‌کند. برای پروژه هایی که مشخصات شیلنگ استاندارد نمی تواند به طور کامل با شرایط نصب مطابقت داشته باشد، ارائه اطلاعات فنی کامل اجازه می دهد تا ساختار شیلنگ و پیکربندی اتصال با دقت بیشتری ارزیابی شود. اگر به دنبال راه حل قابل اعتمادی برای اتصال خط لوله شدید هستید،با ما تماس بگیریدبا نقشه ها، پارامترهای عملیاتی یا الزامات پروژه خود برای بحث در مورد راه حل مناسب شلنگ سفارشی شده با JIDONGDA.
