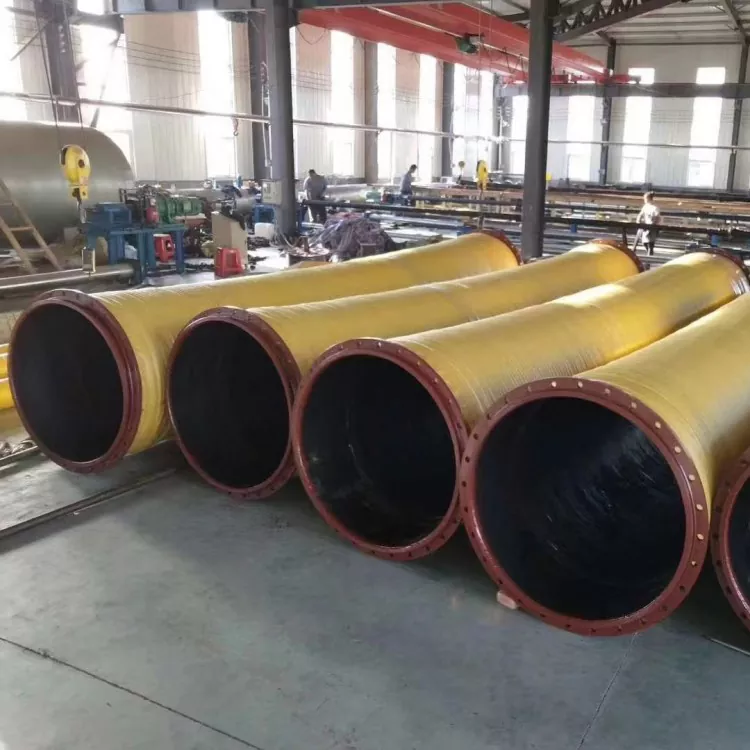

شلنگ لاستیکی فلنجدار با قطر بزرگ

شلنگ لاستیکی فلنجدار با قطر بزرگ JIDONGDA عمدتاً برای اتصال انعطاف پذیر و حمل و نقل رسانه بین تجهیزات بزرگ، واحدهای پمپ، خطوط لوله و تجهیزات سیار استفاده می شود.

این محصول از بدنه شلنگ لاستیکی ترکیب شده با ساختارهای تقویتی استفاده می کند و در هر دو انتها به فلنج مجهز شده است. برای انتقال مناسب است:

· آب

· آب دریا

· دوغاب

· دوغاب معدنی

· شن و ماسه

· باطله

· برخی از رسانه های صنعتی

موقعیت اصلی این محصول اتصال انعطاف پذیر است. بنابراین در هنگام انتخاب، علاوه بر فشار و قطر، عواملی مانند لرزش تجهیزات، جابجایی خط لوله، انحراف نصب، فضای خمشی و طول شلنگ نیز باید در نظر گرفته شود.

مزایای کلیدی

01 | قابلیت اتصال انعطاف پذیر

بدنه شلنگ لاستیکی قابلیت انطباق خمش و جابجایی خاصی را فراهم می کند و آن را برای اتصالات انعطاف پذیر در نزدیکی رابط های تجهیزات مناسب می کند.

02 | انتقال جریان بزرگ

ساختار قطر بزرگ را می توان برای حمل و نقل رسانه های با حجم زیاد استفاده کرد. محدوده قطر خاص باید با توجه به محصول واقعی و الزامات پروژه تایید شود.

03 | تطبیق فلنج

هر دو انتها را می توان با فولاد کربنی، فولاد ضد زنگ یا فلنج های دیگر مجهز کرد و می توان آن را مطابق با استانداردهای رایج یا نقشه های مشتری مطابقت داد.

04 | ساختار مکش و تخلیه اختیاری

با توجه به نیازهای واقعی خلاء، سازه های تقویت کننده مناسب و چارچوب های سیم فولادی مارپیچی را می توان پیکربندی کرد.

05 | سازگاری متوسط

برای رسانه هایی مانند آب، آب دریا، دوغاب، دوغاب معدنی و ماسه، مواد لاستیکی داخلی مناسب را می توان با توجه به نیاز مواد و شرایط سایش انتخاب کرد.

06 | سفارشی سازی غیر استاندارد

سفارشی سازی برای:

· قطر

· طول

· فشار

· فشار خلاء

· دما

· فلنج

· ترکیب لاستیکی

· رنگ

ساختار محصول

لایه لاستیکی داخلی مستقیماً با محیط انتقال تماس می گیرد.

لایه پارچه تقویت شده بار فشار را تحمل می کند.

هنگامی که پشتیبانی خلاء مورد نیاز است، می توان یک ساختار تقویت کننده سیم فولادی مارپیچی را پیکربندی کرد.

لایه لاستیکی خارجی مقاومت در برابر پیری و حفاظت از محیط زیست را فراهم می کند.

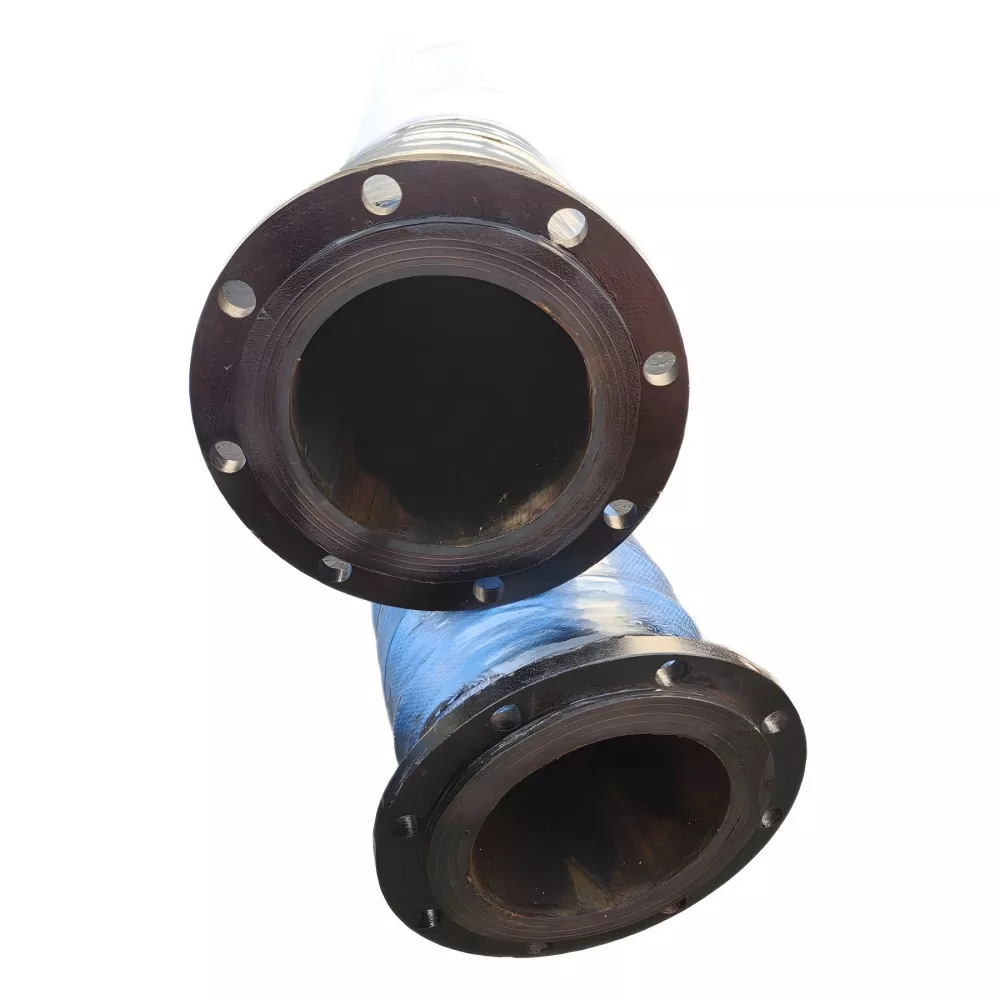

فلنج های انتهایی برای اتصالات پیچی بین تجهیزات و خطوط لوله استفاده می شود.

چرا ساختار فلنجی انعطاف پذیر را انتخاب کنید؟

هنگامی که خطوط لوله ثابت دچار لرزش واحد پمپ، حرکت تجهیزات یا خطاهای نصب می شوند، ممکن است استرس اضافی در نقاط اتصال ایجاد شود.

شیلنگ های لاستیکی انعطاف پذیر می توانند به عنوان بخش های انعطاف پذیر در خطوط لوله عمل کنند و به جابجایی و لرزش خاصی کمک کنند.

شعاع خمش مجاز واقعی، محدوده جابجایی و روش نصب باید با توجه به ساختار خاص تأیید شود.

مکان های نصب معمولی

معمولاً در:

· مکش یا تخلیه پمپ به پایان می رسد

· اتصالات بین تجهیزات و خطوط لوله اصلی

· نقاط اتصال تجهیزات تلفن همراه

· خطوط لوله صنعتی که به نصب و جداسازی مکرر نیاز دارند

ابعاد فلنج باید با فلنج جفت، سطح آب بندی و موقعیت سوراخ پیچ مطابقت داشته باشد.

پارامترهای فنی

صنایع کاربردی

معدن:
برای انتقال دوغاب معدنی، باطله و محیط های حاوی ذرات استفاده می شود.

لایروبی:
برای انتقال دوغاب، لجن و ماسه استفاده می شود.

پورت ها:
برای حمل و نقل مایع و مواد با جریان بزرگ استفاده می شود.

شن و ماسه:
برای انتقال مخلوط آب و ماسه و مواد ذرات استفاده می شود.

ماشین آلات ساختمانی:
برای اتصالات انعطاف پذیر بین پمپ ها، تجهیزات و خطوط لوله سیار استفاده می شود.

حمل و نقل صنعتی:
برای آب صنعتی، دوغاب و سایر رسانه های انتقال مناسب استفاده می شود.

امتیاز انتخاب

هنگام خرید توصیه می شود اطلاعات زیر را ارائه دهید:

· قطر داخلی

· طول

· فشار کاری

· فشار خلاء کار

· رسانه انتقال

· دما

· سرعت جریان

· الزامات خمش/جابجایی

· استاندارد فلنج

اگر برای کاربردهای مکش خلاء استفاده می شود، سطح فشار خلاء باید به وضوح مشخص شود.

در صورت انتقال مواد ساینده مانند ماسه یا دوغاب معدنی، اندازه و غلظت ذرات باید ارائه شود.

استفاده و نگهداری

· از تجاوز از فشار، فشار خلاء و محدوده دما تائید شده خودداری کنید.

· هنگام نصب، شلنگ را به زور کشیده یا نپیچانید.

· ترک‌های لاستیکی بیرونی، برآمدگی‌ها، سایش غیرعادی و نشتی فلنج را به طور منظم بررسی کنید.

· اگر آسیب ساختاری یا فروریختن غیرعادی شلنگ رخ داد، استفاده از شلنگ را متوقف کنید و شرایط کار را مجدداً تأیید کنید.

سفارشی سازی محصول / OEM و ODM

برای مشخصات غیر استاندارد، محصولات را می توان با توجه به نقشه های مشتری، نمونه ها یا پارامترهای فنی تایید کرد.

پیشنهاد می شود ارائه شود:

قطر داخلی / شناسه: ____

طول / طول: ____ متر

فشار کاری / فشار کاری: ____ مگاپاسکال

خلاء کار / خلاء: ____ کیلو پاسکال

دمای کاری / دما: ____ ℃

رسانه انتقال دهنده / متوسط: ____

استاندارد فلنج / استاندارد فلنج: ____

ابعاد فلنج / ابعاد فلنج: ____

مقدار خرید / مقدار: ____

بندر مقصد / مقصد: ____

سوالات متداول

مزایای اصلی این شیلنگ چیست؟

مزایای اصلی ترکیبی از انتقال با قطر بزرگ و قابلیت اتصال انعطاف پذیر است که آن را برای کاربردهایی مانند لرزش تجهیزات، جابجایی خط لوله و انحراف نصب مناسب می کند.

آیا می توان فلنج را طبق نقشه ها ساخت؟

بله. تایید فنی را می توان با توجه به استاندارد فلنج، ابعاد یا نقشه های ارائه شده توسط مشتریان انجام داد.

آیا می توان از آن برای دوغاب معدنی استفاده کرد؟

بله. مواد لاستیکی داخلی و سازه های تقویت کننده مناسب را می توان با توجه به غلظت دوغاب معدنی، اندازه ذرات، سرعت جریان، فشار و دما انتخاب کرد.

MOQ چیست؟

MOQ با توجه به مشخصات، طول، ساختار و الزامات سفارشی‌سازی تایید می‌شود.

محصولات استاندارد بسته به شرایط سفارش می‌توانند از خرید دسته‌ای کوچک پشتیبانی کنند.

زمان تحویل چقدر است؟

معمولاً محصولات استاندارد را می توان در عرض 7 تا 20 روز کاری مرتب کرد.

محصولات سفارشی و مشخصات ویژه باید مطابق با الزامات سفارش تایید شوند.
