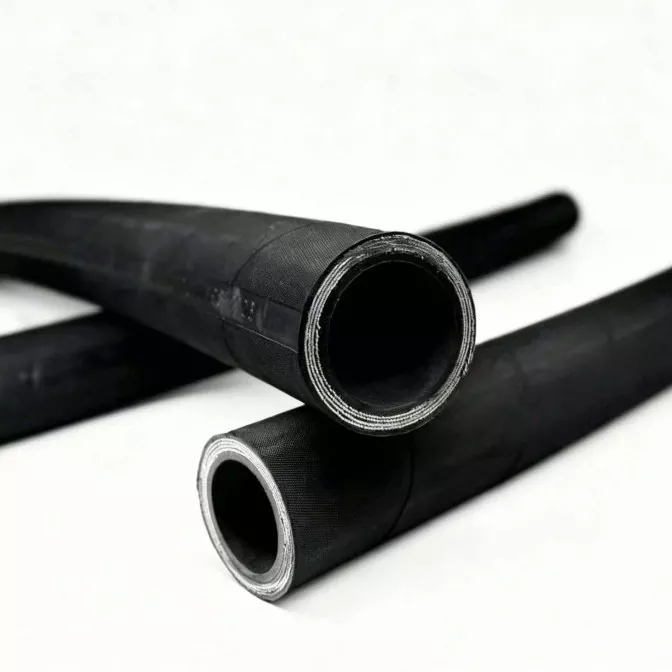

شلنگ لاستیکی هیدرولیک فشار قوی

شلنگ لاستیکی هیدرولیک فشار بالا برای انتقال روغن هیدرولیک در ماشین آلات و سیستم های هیدرولیک استفاده می شود. آنها با یک لوله داخلی، لایه تقویت کننده و پوشش بیرونی طراحی شده اند تا فشار و نیازهای عملیاتی مختلف را برآورده کنند.

JIDONGDA گزینه های شلنگ هیدرولیک را برای تجهیزات ساختمانی، ماشین آلات کشاورزی، تجهیزات معدن و کاربردهای صنعتی ارائه می دهد. طول های سفارشی و مجموعه های شلنگ با توجه به مشخصات مشتری در دسترس هستند.

شیلنگ هیدرولیک فشار قوی چیست؟

شلنگ لاستیکی هیدرولیک فشار قوی یک خط لوله فشار انعطاف پذیر است که برای انتقال روغن هیدرولیک یا سایر سیالات هیدرولیک سازگار در سیستم های هیدرولیک استفاده می شود. معمولاً از یک لوله داخلی، لایه تقویت کننده و پوشش بیرونی تشکیل شده است.

لوله داخلی مستقیماً با سیال منتقل شده تماس می گیرد، لایه تقویت کننده بار فشار اصلی را تحمل می کند و پوشش بیرونی شیلنگ را از عوامل محیطی خارجی و آسیب های مکانیکی محافظت می کند.

با توجه به فشارهای کاری مختلف، الزامات ضربه فشار، و محیط های عملیاتی، شیلنگ های لاستیکی هیدرولیک فشار بالا را می توان با ساختارهای تقویت کننده متفاوتی تولید کرد.

شیلنگ هیدرولیک بافته شده با سیم فولادی

شیلنگ های هیدرولیک بافته شده با سیم فولادی برای سیستم های هیدرولیکی که نیاز به اتصالات انعطاف پذیر و عملکرد فشار مربوطه دارند مناسب هستند. با توجه به مدل های محصول خاص، آنها می توانند درجه بندی فشار و الزامات کاربردی مختلف را برآورده کنند.

شلنگ هیدرولیک مارپیچ سیم فولادی

شیلنگ های هیدرولیک مارپیچ سیم فولادی برای سیستم های هیدرولیکی که نیاز به فشار کاری خاص و عملکرد ضربه ای فشار دارند طراحی شده اند. محدوده کاربرد آنها به مدل شلنگ، طراحی ساختار تقویت کننده و نتایج آزمایش مربوطه بستگی دارد.

قابلیت فشار شیلنگ‌های لاستیکی هیدرولیک فشار قوی را نمی‌توان تنها بر اساس ظاهر، قطر یا تعداد لایه‌های سیم فولادی تعیین کرد. انتخاب نهایی باید بر اساس مدل خاص محصول، پارامترهای فنی، استانداردهای قابل اجرا و نتایج آزمایش باشد.

سازگاری با سیالات هیدرولیک

چرا سازگاری سیالات هیدرولیک مهم است؟

سیستم های هیدرولیک معمولاً از روغن هیدرولیک استفاده می کنند، اما تجهیزات مختلف ممکن است با انواع مختلفی از سیالات کار کنند.

اگر سیال هیدرولیک با مواد لوله داخلی شیلنگ ناسازگار باشد، ممکن است باعث تورم، سخت شدن، نرم شدن، ترک خوردن یا کاهش عملکرد شود که می تواند عمر مفید شلنگ و ایمنی عملیاتی را تحت تاثیر قرار دهد.

هنگام انتخاب شیلنگ روغن هیدرولیک، اطلاعات زیر باید تایید شود:

· نوع سیال هیدرولیک

· ترکیب مایع

· دمای کاری

· فشار عملیاتی

· شرایط محیطی

اطلاعات انتخاب متداول شامل روغن های هیدرولیک مبتنی بر معدنی، سیالات هیدرولیک مصنوعی و سایر رسانه های هیدرولیک خاص است.

سازگاری با سیالات مختلف باید با توجه به فرمول واقعی، مواد لوله داخلی و شرایط عملیاتی تایید شود. نمی توان یک شیلنگ هیدرولیک را برای همه روغن های هیدرولیک، سیالات مصنوعی یا مایعات مبتنی بر آب مناسب فرض کرد.

اگر یک سیستم هیدرولیک از مایعات خاصی استفاده می کند، توصیه می شود نام سیال و اطلاعات فنی ارائه شود تا سازگاری مواد شیلنگ بیشتر تایید شود.

ساخت شیلنگ

یک شلنگ لاستیکی هیدرولیک فشار بالا معمولاً از اجزای زیر تشکیل شده است:

01 لوله داخلی

لوله داخلی مستقیماً با مایع هیدرولیک تماس می گیرد.

ملاحظات اصلی عبارتند از:

· مقاومت در برابر روغن

· سازگاری سیالات

· مقاومت در برابر دما

· انعطاف پذیری

مواد و ضخامت لوله داخلی باید با توجه به مدل شلنگ خاص و شرایط عملیاتی انتخاب شود.

02 ｜لایه تقویتی

لایه تقویت کننده یک ساختار کلیدی است که توانایی فشار شلنگ را تعیین می کند.

با توجه به سری محصول و الزامات فشار، شیلنگ می تواند از سازه های تقویت کننده مارپیچ سیم فولادی یا سیم فولادی استفاده کند.

انتخاب باید در نظر گرفته شود:

· فشار کاری

· فشار ترکیدگی

· الزامات ضربه فشار

· قطر شیلنگ

· حداقل شعاع خمشی

· شرایط نصب

برای سیستم های هیدرولیک با تغییرات فشار مکرر، همچنین لازم است تأیید شود که آیا شیلنگ عملکرد ضربه فشار مورد نیاز را دارد یا خیر.

03- جلد بیرونی

پوشش بیرونی حفاظت خارجی برای ساختار تقویت کننده فراهم می کند.

با توجه به محیط عملیاتی، عوامل زیر ممکن است لازم باشد در نظر گرفته شوند:

· مقاومت در برابر سایش

· مقاومت در برابر آب و هوا

· مقاومت در برابر روغن و گریس

· مقاومت در برابر ازن

· حفاظت مکانیکی

04 ｜ اتصالات هیدرولیک و مونتاژ شیلنگ

شیلنگ‌های لاستیکی هیدرولیک فشار قوی را می‌توان با اتصالات مناسب با توجه به الزامات اتصال تجهیزات برای تشکیل مجموعه شلنگ هیدرولیک مجهز کرد.

گزینه های اتصالات موجود عبارتند از:

· اتصالات مستقیم

· اتصالات آرنجی 45 درجه

· اتصالات آرنج 90 درجه

· اتصالات نخ متریک

· اتصالات نخ BSP

· اتصالات JIC

· اتصالات ORFS

· اتصالات فلنج

نوع اتصالات خاص، مشخصات رزوه، روش آب بندی و پارامترهای چین خوردگی باید با توجه به رابط های تجهیزات و الزامات محصول تأیید شود.

شیلنگ، اتصالات و پارامترهای چین خوردگی باید به عنوان یک سیستم مونتاژ منطبق در نظر گرفته شوند. مشخصات مختلف اجزاء نباید به طور تصادفی مخلوط شوند.

مشخصات فنی

فشار و دمای کاری

فشار کاری، فشار ترکیدگی و دمای کاری پارامترهای فنی متفاوتی هستند و نمی توانند جایگزین یکدیگر شوند.

فشار کاری مجاز یک شیلنگ تحت تأثیر عواملی از جمله قطر داخلی، ساختار تقویت کننده، مدل محصول، دما و شرایط عملیاتی است. هنگامی که دما افزایش می یابد، ممکن است نیاز باشد فشار کاری مجاز برخی از شیلنگ ها متناسب با آن تنظیم شود.

برای سیستم‌های هیدرولیک با پالس‌های فشار مداوم یا مکرر، همچنین لازم است تأیید شود که آیا عملکرد ضربه فشار با الزامات تجهیزات مطابقت دارد یا خیر.

بنابراین، خریداران باید مدل شلنگ مناسب را با توجه به کاربرد واقعی انتخاب کنند و عملکرد نهایی را بر اساس اطلاعات فنی محصول و نتایج آزمایش واقعی تایید کنند.

برنامه های کاربردی معمولی

ماشین آلات ساختمانی — بیل مکانیکی، لودر، جرثقیل و سایر تجهیزات هیدرولیک.

ماشین آلات کشاورزی — تراکتور، دروگر و تجهیزات کشاورزی.

تجهیزات صنعتی — پرس های هیدرولیک، واحدهای برق و ماشین آلات صنعتی.

تجهیزات معدن — سیستم‌های هیدرولیک که در محیط‌های صنعتی پر تقاضا کار می‌کنند.

تجهیزات حمل و نقل مواد — لیفتراک، تجهیزات بالابر و سایر کاربردهای هیدرولیک.

شیلنگ باید با توجه به شرایط عملیاتی تجهیزات انتخاب شود.

گواهینامه ها و اسناد شرکت

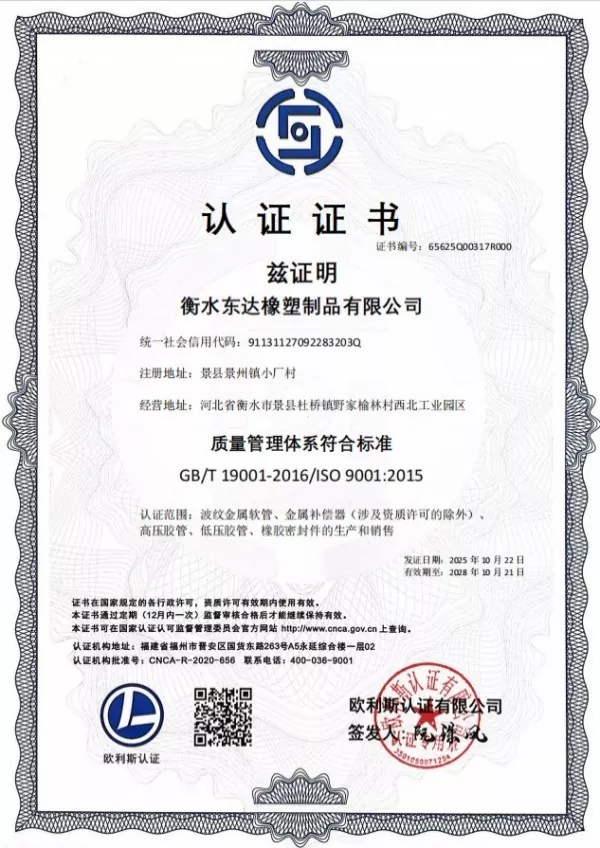

گواهینامه سیستم مدیریت کیفیت

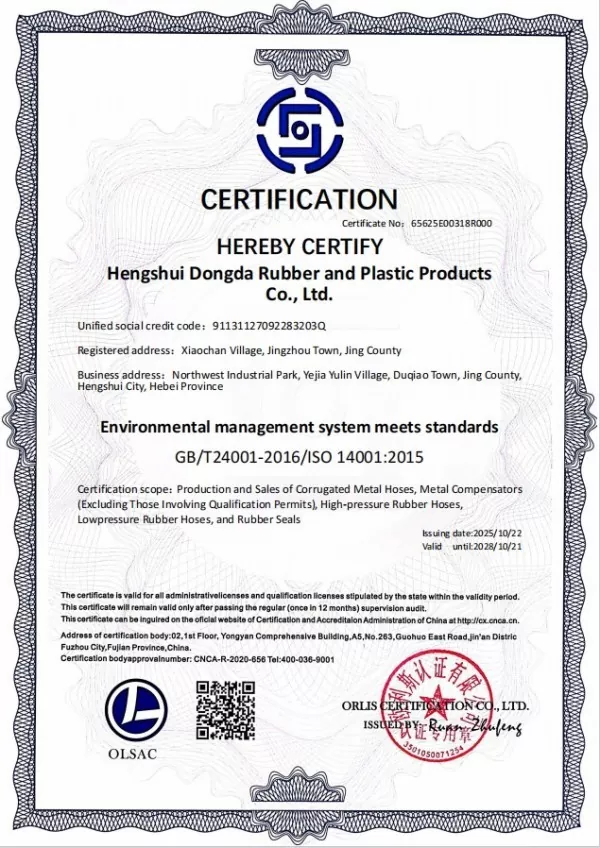

گواهینامه سیستم مدیریت زیست محیطی

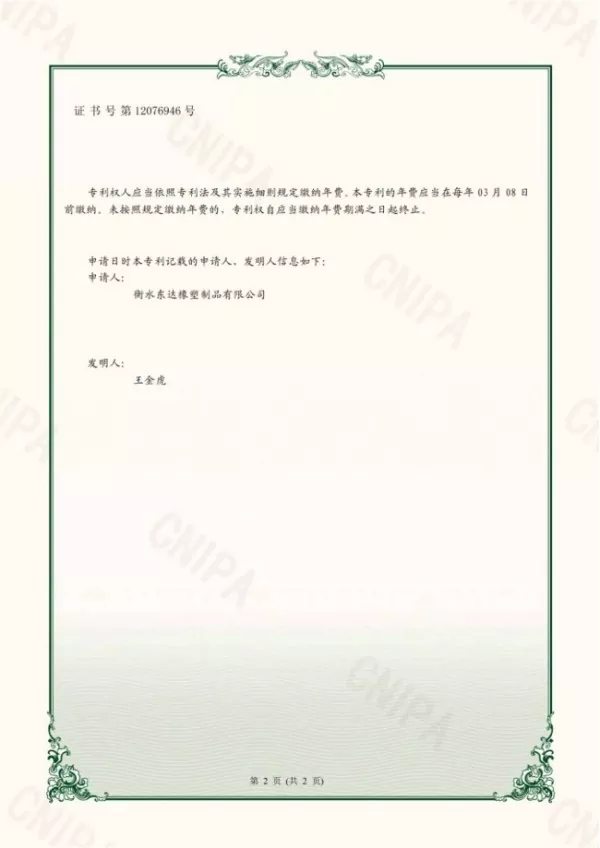

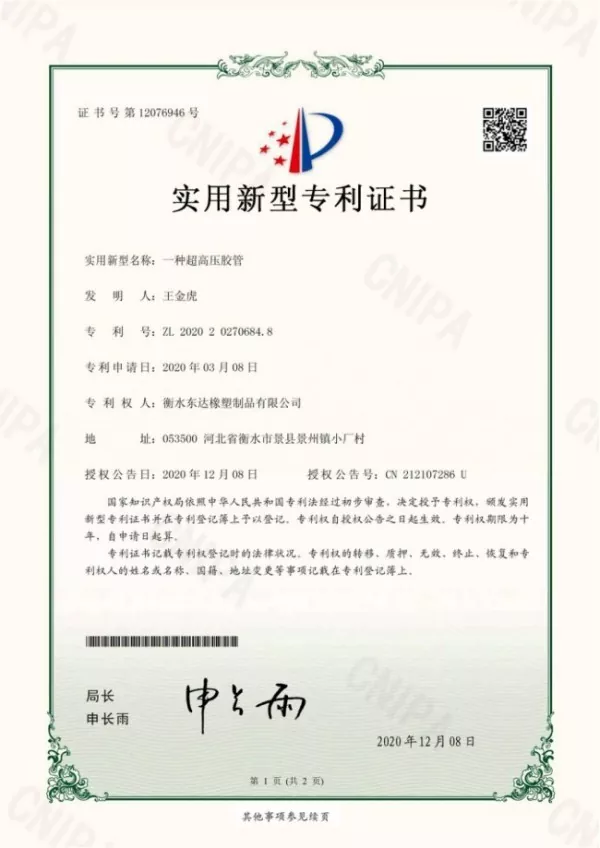

گواهی ثبت اختراع شیلنگ هیدرولیک فشار قوی

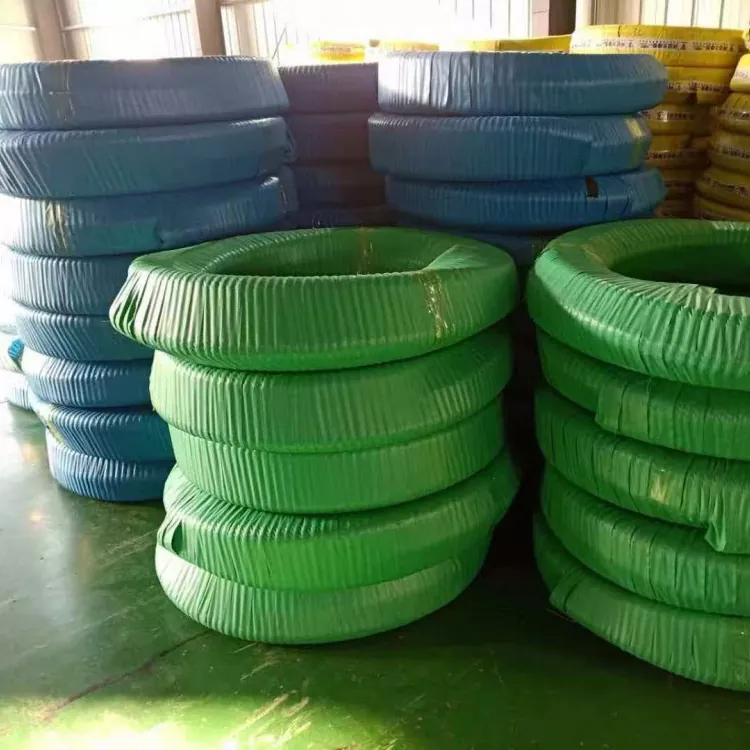

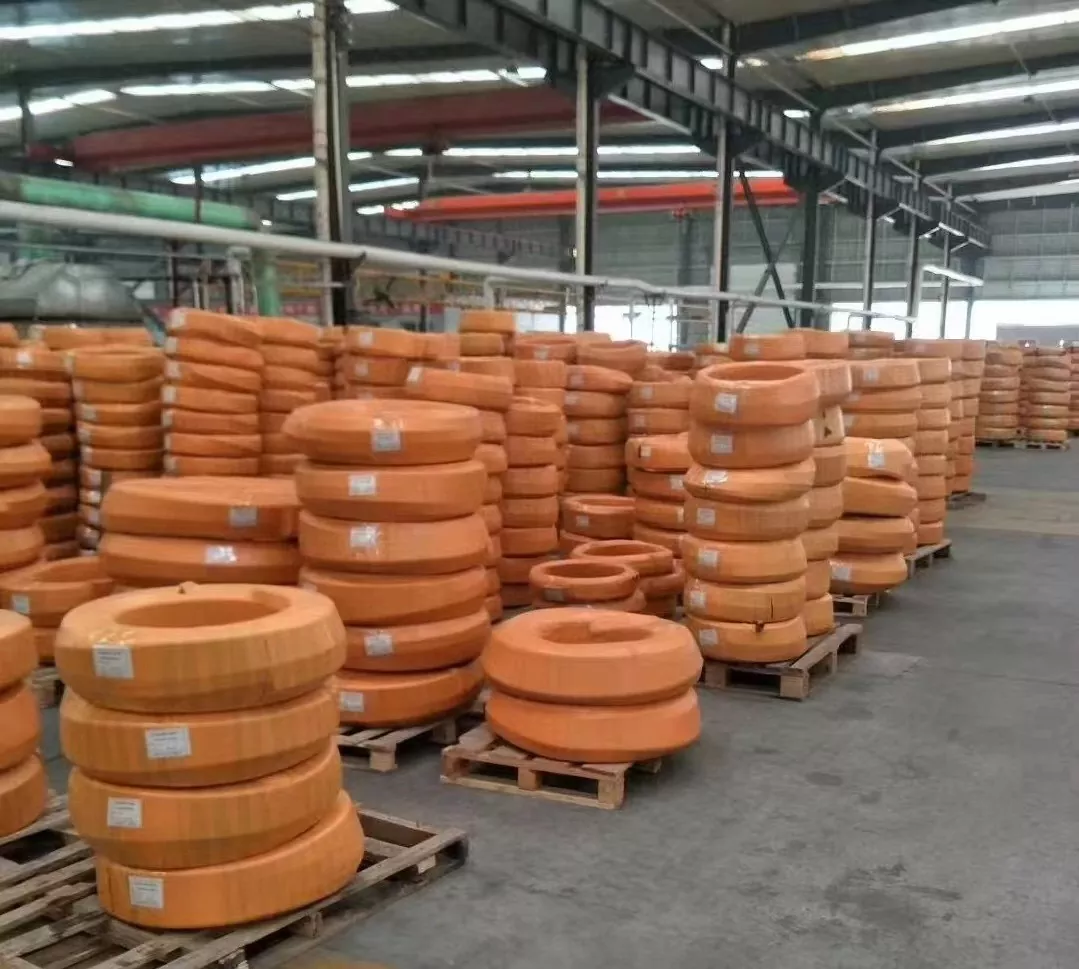

قابلیت کارخانه و تولید

چرا شیلنگ‌های JIDONGDA را انتخاب کنید؟

JIDONGDA شیلنگ‌های هیدرولیک را برای کاربردهای صنعتی مختلف عرضه می‌کند و می‌تواند منابع محصول را مطابق با نیاز مشتری هماهنگ کند.

· گزینه‌های شلنگ بافته شده و مارپیچ فولادی

· اندازه‌ها و طول‌های سفارشی‌شده

· اتصالات هیدرولیک و مجموعه‌های شلنگ

· مشخصات OEM و غیر استاندارد

· تطبیق محصول بر اساس نقشه‌ها یا نمونه‌ها

· راه حل های عرضه انعطاف پذیر برای پروژه های مختلف

نصب و نگهداری

· رده بندی فشار صحیح را برای سیستم هیدرولیک خود انتخاب کنید.

· سازگاری بین مایع هیدرولیک و مواد شلنگ را تأیید کنید.

· از خم شدن، پیچش و ساییدگی بیش از حد خارجی خودداری کنید.

· از اتصالات سازگار و مشخصات چین خوردگی صحیح استفاده کنید.

· به طور منظم از نظر ترک، برآمدگی، نشتی و اتصالات آسیب دیده بازرسی کنید.

استفاده از شلنگ آسیب دیده را متوقف کنید و مراحل ایمنی سازنده تجهیزات را قبل از بازرسی یا تعویض دنبال کنید.

سوالات متداول

Q1. شلنگ هیدرولیک فشار قوی برای چه مواردی استفاده می شود؟

شیلنگ های هیدرولیک فشار قوی برای انتقال روغن هیدرولیک یا سیالات هیدرولیک سازگار در سیستم های هیدرولیک از جمله ماشین آلات ساختمانی، تجهیزات صنعتی، ماشین آلات کشاورزی و سایر کاربردهای هیدرولیک استفاده می شود.

Q2. تفاوت شیلنگ های هیدرولیک بافته و مارپیچ چیست؟

شیلنگ های مارپیچ سیم فولادی بافته شده و سیم فولادی از ساختارهای تقویتی متفاوتی استفاده می کنند. درجه بندی فشار، انعطاف پذیری و عملکرد ضربه فشار آنها به طراحی محصول خاص و مشخصات قابل اجرا بستگی دارد.

Q3. شلنگ هیدرولیک شما چه فشار کاری را می تواند تحمل کند؟

فشار کاری مجاز به سری شلنگ، قطر داخلی، ساختار تقویت کننده و شرایط عملیاتی بستگی دارد. لطفا فشار و اندازه شلنگ مورد نیاز خود را برای انتخاب مدل ارائه دهید.

Q4. آیا می توانید شلنگ های هیدرولیک را با اتصالات تامین کنید؟

بله. مجموعه‌های شلنگ هیدرولیک را می‌توان با توجه به مشخصات شیلنگ و اتصالات سازگار، مشروط به در دسترس بودن محصول و الزامات سفارشی‌سازی، عرضه کرد.

Q5. چه مایعات هیدرولیکی با شیلنگ های شما سازگار است؟

سازگاری بستگی به نوع سیال هیدرولیک، مواد لوله داخلی، دما و شرایط عملیاتی دارد. لطفاً نام مایع و اطلاعات فنی مربوطه را برای تأیید ارائه دهید.

Q6. آیا می توانید طول شلنگ و اتصالات را سفارشی کنید؟

بله. طول های سفارشی و اتصالات سازگار را می توان با توجه به نقشه های مشتری، نمونه ها یا مشخصات فنی ارزیابی کرد.

Q7. آیا تامین شیلنگ هیدرولیک OEM را ارائه می دهید؟

بله. عرضه OEM و راه حل های محصول سفارشی شده با توجه به مشخصات محصول تایید شده و الزامات سفارش در دسترس هستند.

Q8. چه اطلاعاتی برای نقل قول شیلنگ هیدرولیک مورد نیاز است؟

توصیه می کنیم ارائه کنید:

قطر داخلی + فشار کاری + سیال هیدرولیک + دما + طول + نوع اتصال + مقدار

Q9. چگونه تامین کننده شیلنگ هیدرولیک فشار قوی مناسب را انتخاب کنم؟

تأمین‌کننده‌ای را انتخاب کنید که بتواند به تأیید رتبه‌بندی فشار، سازگاری سیال، ساختار تقویت‌کننده، مشخصات اتصالات و مستندات محصول کمک کند. انتخاب نهایی باید بر اساس شرایط عملیاتی واقعی و مشخصات محصول تایید شده باشد.

Q10. چه استانداردهایی برای شیلنگ های هیدرولیک شما موجود است؟

شیلنگ های هیدرولیک ممکن است بر اساس استانداردهای SAE یا EN قابل اجرا طراحی یا عرضه شوند، بسته به سری محصول واقعی. لطفاً استاندارد مورد نیاز را مشخص کنید تا مطابقت محصول تأیید شود.
