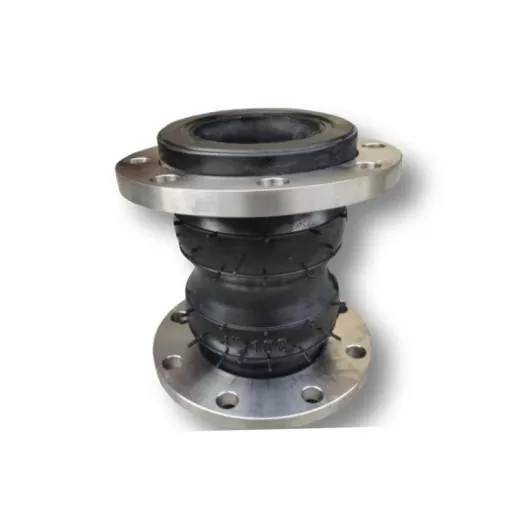

چگونه یک اتصال انبساط لاستیکی دو کره ای می تواند انعطاف پذیری خط لوله و کنترل لرزش را بهبود بخشد

جیدونگدارا تامین می کنداتصال انبساط لاستیکی دو کرهبرای سیستم های خط لوله صنعتی که نیاز به ایزوله ارتعاش قابل اعتماد، جبران حرکت و انعطاف پذیری اتصال دارند. این قطعه انعطاف‌پذیر که با بدنه لاستیکی دو کره، لایه‌های پارچه‌ای تقویت‌شده و محافظ توری فولادی ضد زنگ طراحی شده است، برای کاربردهای لوله‌کشی مورد نیاز شامل پمپ‌ها، کمپرسورها، سیستم‌های آب، هوا، روغن، مواد شیمیایی ملایم و سایر سیالات صنعتی مناسب است.

یک اتصال انبساط دو کره ای برای جذب حرکت خط لوله طراحی شده است و در عین حال به کاهش لرزش و تنش منتقل شده از تجهیزات متصل به سیستم لوله کشی کمک می کند. در مقایسه با ساختار تک کره ای، هندسه دو کره آن انعطاف پذیری و جذب حرکت بیشتری را فراهم می کند. JIDONGDA اتصالات انبساط لاستیکی تقویت شده را با استفاده از موادی مانند EPDM، NBR و Neoprene، با تقویت پارچه چند لایه و یک لایه مشبک فولادی ضد زنگ خارجی ارائه می دهد. بسته به طراحی، مشخصات موجود می‌تواند کلاس‌های فشار DN32–DN600، PN10/PN16/PN25 و محدوده دما از -20 درجه سانتی‌گراد تا +120 درجه سانتی‌گراد را پوشش دهد، با ترکیبات ویژه‌ای که برای دماهای بالاتر در دسترس هستند.

فهرست مطالب

1. اتصال انبساط لاستیکی دو کره ای چیست؟
2. چرا در سیستم های لوله کشی صنعتی مهم است؟
3. مفصل چگونه ساخته می شود؟
4. مزایای اصلی عملکرد چیست؟
5. خریداران چه مشخصات فنی را باید بررسی کنند؟
6. کجا می توان از آن استفاده کرد؟
7. خریداران چگونه باید مدل مناسب را انتخاب کنند؟
8. در هنگام نصب چه نکاتی را باید در نظر گرفت؟
9. سوالات متداول
10. چگونه می توانید یک راه حل سفارشی درخواست کنید؟

اتصال انبساط لاستیکی دو کره ای چیست؟

اتصال انبساط لاستیکی دو کره ای یک جزء اتصال انعطاف پذیر خط لوله است که از دو بخش لاستیکی کروی تشکیل شده است. هدف اصلی آن تطبیق حرکت و کاهش انتقال ارتعاش بین تجهیزات و لوله های متصل است.

برخلاف اتصالات لوله صلب، ساختار لاستیکی انعطاف پذیر می تواند به حرکت محوری، جانبی و زاویه ای پاسخ دهد. این امر باعث می شود که اتصال به ویژه در اطراف تجهیزات دوار یا رفت و برگشتی مفید باشد، جایی که ارتعاش و نوسانات فشار می تواند فشار بیشتری را بر خطوط لوله وارد کند.

پیکربندی دو کره ای به ویژه زمانی مفید است که یک سیستم لوله کشی به انعطاف پذیری و جذب لرزش بیشتری نسبت به اتصال یک کره معمولی نیاز دارد. هندسه کروی حرکت را از طریق بدنه لاستیکی منعطف توزیع می کند نه اینکه تمام حرکات را در یک نقطه اتصال صلب متمرکز کند.

برای خریدارانی که اتصالات انبساط لاستیکی را با هم مقایسه می کنند، طراحی دو کره باید بر اساس فشار عملیاتی، دما، رسانه، الزامات حرکت، پیکربندی فلنج و شرایط نصب ارزیابی شود.

چرا در سیستم های لوله کشی صنعتی مهم است؟

خطوط لوله صنعتی به ندرت در معرض شرایط کاملاً ایستا قرار می گیرند. پمپ ها شروع و متوقف می شوند، کمپرسورها ارتعاش مکانیکی ایجاد می کنند، سیالات نوسانات فشار ایجاد می کنند و تغییرات دما باعث انبساط یا انقباض قطعات متصل می شود.

بدون انعطاف‌پذیری کافی، این نیروهای دینامیکی ممکن است مستقیماً به لوله‌ها، فلنج‌ها، شیرها، پمپ‌ها و سایر تجهیزات منتقل شوند. با گذشت زمان، بارگذاری مکرر می تواند منجر به خستگی، استرس اتصال، نشتی یا سایش زودرس قطعات شود.

یک مفصل انبساط انعطاف پذیر به جداسازی این اثرات کمک می کند. بدنه لاستیکی آن یک منطقه حرکت کنترل شده بین بخش های لوله کشی سفت و سخت فراهم می کند، در حالی که لایه های تقویت کننده ساختار را تحت بارهای عملیاتی پشتیبانی می کنند.

• ارتعاشات تولید شده توسط تجهیزات را جذب می کند.
• حرکت خط لوله را جبران می کند.
• به کاهش تمرکز استرس در اطراف اتصالات کمک می کند.
• تحمل حرکت حرارتی و نصب را در خود جای می دهد.
• از عملکرد پایدارتر سیستم های لوله کشی پویا پشتیبانی می کند.
• به محافظت از تجهیزات متصل در برابر انتقال بیش از حد ارتعاش کمک می کند.

مفصل چگونه ساخته می شود؟

عملکرد یک اتصال انبساط انعطاف پذیر به شدت به هندسه، ترکیب لاستیکی، ساختار تقویت کننده و طراحی اتصال آن بستگی دارد. یک پیکربندی دو کره ای تقویت شده معمولی چندین لایه کاربردی را ترکیب می کند.

بدنه لاستیکی دو کره

هندسه دو کره یک بخش کاری منعطف ایجاد می کند که قادر به کنترل حرکت در جهات مختلف است. ساختار منحنی همچنین بدون تکیه بر اتصال کاملاً صلب امکان تغییر شکل را می دهد.

تقویت پارچه چند لایه

تقویت پارچه در بدنه لاستیکی گنجانده شده است تا مقاومت در برابر فشار و دوام خستگی را بهبود بخشد. سازه آرماتور با توجه به کلاس فشار مورد نیاز و شرایط اعمال انتخاب می شود.

محافظ مش استیل ضد زنگ

یک لایه مش فولادی ضد زنگ خارجی می تواند حفاظت مکانیکی و پشتیبانی ساختاری اضافی را فراهم کند. به ویژه در محیط هایی که درز انبساط در معرض بارهای دینامیکی و ارتعاشات مکرر قرار دارد بسیار ارزشمند است.

اتصال فلنج دار

انتهای فلنجی یک روش عملی برای اتصال اتصال انعطاف پذیر به لوله های موجود ارائه می دهد. ابعاد صحیح فلنج، الگوهای پیچ، انتخاب واشر و تراز برای حفظ عملکرد آب بندی مهم هستند.

مزایای اصلی عملکرد چیست؟

ارزش یک اتصال انبساط لاستیکی دو کره ای فراتر از انعطاف پذیری ساده خط لوله است. ساخت آن به چندین چالش رایج در سیستم های لوله کشی صنعتی می پردازد.

این ویژگی‌ها، محصول را برای کاربردهایی مناسب می‌سازد که در آن یک کانکتور سفت و سخت معمولی ممکن است انعطاف‌پذیری کافی یا جداسازی لرزش را ارائه ندهد.

خریداران چه مشخصات فنی را باید بررسی کنند؟

انتخاب یک اتصال منعطف باید با شرایط واقعی عملیاتی شروع شود و نه صرفاً انتخاب قطر اسمی لوله. مشخصات زیر هنگام ارزیابی طرح دو کره اهمیت ویژه ای دارند.

انتخاب واقعی همیشه باید بر اساس طراحی کامل سیستم باشد. فشار، دما، ترکیب سیال، دامنه حرکت، ابعاد فلنج و محیط نصب باید قبل از تولید تایید شود.

کجا می توان از آن استفاده کرد؟

اتصال انعطاف پذیر دو کره ای به ویژه برای سیستم های لوله کشی که در آن لرزش، حرکت یا تنش مکانیکی نمی توان به طور کامل حذف کرد، مرتبط است.

سیستم های پمپ و کمپرسور

پمپ ها و کمپرسورها منابع رایج ارتعاش مکانیکی هستند. نصب یک اتصال انعطاف پذیر در نزدیکی تجهیزات می تواند به محدود کردن انتقال ارتعاش به خط لوله متصل کمک کند.

لوله کشی آب و سیالات

تصفیه آب، گردش آب صنعتی و سیستم‌های حمل و نقل عمومی سیالات می‌توانند از اتصالات انبساط لاستیکی برای تطبیق حرکت و حفظ اتصالات انعطاف‌پذیر استفاده کنند.

خطوط فرآیند صنعتی

سیستم‌هایی که روغن‌های سازگار، هوا، مواد شیمیایی ملایم و سایر سیالات صنعتی را حمل می‌کنند، می‌توانند از ترکیبات لاستیکی مختلف با توجه به مقاومت رسانه مورد نیاز استفاده کنند.

طرح های پیچیده خط لوله

در جایی که چندین بخش لوله، اتصالات تجهیزات، و تلورانس های ساختاری چالش های هم ترازی را ایجاد می کنند، یک اتصال انعطاف پذیر به درستی انتخاب شده می تواند ظرفیت حرکت اضافی را فراهم کند.

خریداران چگونه باید مدل مناسب را انتخاب کنند؟

تیم های تدارکات باید اطلاعات عملیاتی دقیق را هنگام درخواست پیشنهاد ارائه کنند. این به سازنده اجازه می‌دهد تا ترکیب لاستیکی، تقویت‌کننده، اندازه، درجه فشار و پیکربندی اتصال را با کاربرد واقعی مطابقت دهد.

1. تایید قطر لوله:DN یا اندازه اسمی لوله مورد نیاز را شناسایی کنید.
2. فشار عملیاتی را بررسی کنید:یک کلاس فشار مناسب برای شرایط عملیاتی عادی و گذرا انتخاب کنید.
3. شناسایی دمای عملیاتی:هم دمای معمولی و هم دمای پیک بالقوه را در نظر بگیرید.
4. رسانه را مشخص کنید:آب، روغن، هوا، مواد شیمیایی و سایر سیالات ممکن است به ترکیبات لاستیکی متفاوتی نیاز داشته باشند.
5. اندازه گیری حرکت:حرکت محوری، جانبی و زاویه ای مورد انتظار را تعیین کنید.
6. تأیید ابعاد فلنج:الگوهای سوراخ پیچ و ابعاد اتصال باید با خط لوله مطابقت داشته باشد.
7. محیط نصب را در نظر بگیرید:نوردهی در فضای باز، شدت ارتعاش و تجهیزات اطراف می تواند بر پیکربندی نهایی تأثیر بگذارد.

ارائه زود هنگام این جزئیات می تواند خطاهای مشخصات را کاهش دهد و سفارشی سازی OEM را کارآمدتر کند.

در هنگام نصب چه نکاتی را باید در نظر گرفت؟

حتی یک اتصال انبساط به درستی مهندسی شده نیاز به نصب صحیح دارد. بدنه منعطف را نباید به عنوان جایگزینی برای پشتیبانی یا تراز مناسب لوله در نظر گرفت.

• قبل از سفت کردن پیچ ها، تراز فلنج را بررسی کنید.
• از واشرهای سازگار و اتصال دهنده های به درستی مشخص شده استفاده کنید.
• در حین نصب از کشش، فشرده سازی یا پیچش بیش از حد خودداری کنید.
• اطمینان حاصل کنید که لوله های مجاور به درستی پشتیبانی می شوند.
• از آسیب رساندن اجسام تیز یا اجزای خارجی به بدنه لاستیکی جلوگیری کنید.
• بررسی کنید که حرکت عملیاتی در محدوده جبرانی طراحی شده باقی بماند.
• اتصال را به صورت دوره ای از نظر سایش، ترک، تغییر شکل یا مشکلات اتصال بررسی کنید.

نصب مناسب به اتصال مطابق با طراحی مورد نظر خود کمک می کند و می تواند بار مکانیکی غیر ضروری را بر روی عنصر انعطاف پذیر کاهش دهد.

سوالات متداول

1. مزیت اصلی اتصال انبساط لاستیکی دو کره چیست؟

مزیت عملکردی اصلی توانایی آن برای افزایش جذب حرکت و جداسازی ارتعاش از طریق ساختار انعطاف پذیر دو کره است.

2. چه موادی برای بدنه لاستیکی موجود است؟

گزینه های متداول مواد شامل EPDM، NBR و Neoprene است. ترکیبات لاستیکی سفارشی را نیز می توان زمانی در نظر گرفت که محیط کار یا دمای آن به فرمولاسیون خاصی نیاز دارد.

3. چه درجه بندی فشار موجود است؟

بسته به ساختار و الزامات کاربردی، تنظیمات را می توان برای کلاس های فشار کاری PN10، PN16 یا PN25 طراحی کرد.

4. چه اندازه هایی را می توان سفارشی کرد؟

محدوده محصول ارجاع شده DN32 تا DN600 را پوشش می دهد، در حالی که اندازه های بزرگتر را می توان با توجه به نیازهای پروژه و مشخصات مهندسی در نظر گرفت.

5. آیا می توان از آن در نزدیکی پمپ و کمپرسور استفاده کرد؟

بله. پمپ ها و کمپرسورها محل نصب معمولی هستند زیرا این ماشین ها می توانند ارتعاش و بارهای دینامیکی ایجاد کنند که باید از خطوط لوله متصل جدا شوند.

6. آیا می توان نوع اتصال را سفارشی کرد؟

بله. اتصالات فلنجی در دسترس هستند و اتصالات مهندسی شده سفارشی را می توان با توجه به پیکربندی خط لوله و الزامات پروژه توسعه داد.

چگونه می توانید یک راه حل سفارشی درخواست کنید؟

برای خریداران صنعتی، انتخاب اتصال مناسب انعطاف پذیر ترکیبی از مشخصات محصول و مهندسی سیستم است. JIDONGDA راه حل های درز انبساط لاستیکی سفارشی را ارائه می دهد که قطرهای مختلف، ترکیبات لاستیکی، ساختارهای تقویت کننده، الزامات فشار و تنظیمات اتصال را پوشش می دهد. هنگام درخواست قیمت، اندازه لوله، فشار عملیاتی، دما، رسانه، الزامات حرکت، ابعاد فلنج و محیط کاربرد را در صورت امکان ارائه دهید. این جزئیات به سازنده اجازه می دهد تا پیکربندی مناسب را با دقت بیشتری ارزیابی کند.

اگر منبع اتصال قابل انعطاف قابل اعتمادی برای پمپ، کمپرسور، خط لوله آب، سیستم فرآیند صنعتی یا سایر برنامه های کاربردی می باشید،با ما تماس بگیریدبرای بحث در مورد شرایط عملیاتی، الزامات سفارشی سازی، مشخصات فنی و نیازهای سفارش انبوه با JIDONGDA.
