تامین کننده کوپلینگ سریع چین

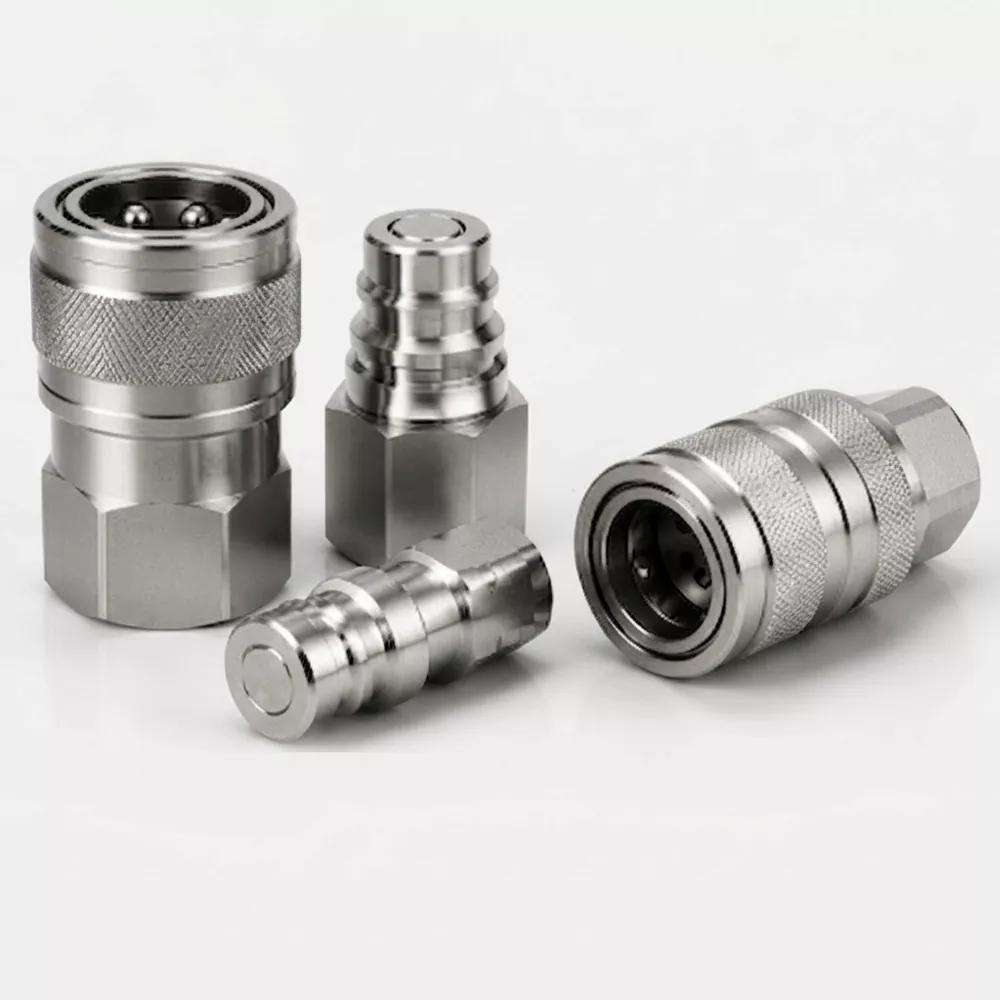

در سیستم های قدرت سیال، الفکوپلینگ سریعوسیله ای مکانیکی است که امکان اتصال و قطع سریع و ایمن خطوط سیال را بدون نیاز به ابزار یا روش های پیچیده فراهم می کند. این قطعات در کاربردهای هیدرولیک، پنوماتیک و خنک کننده که کارایی، ایمنی و حداقل اتلاف سیال در اولویت هستند، حیاتی هستند. در JIDONGDA، ما دهه‌ها را صرف پالایش طراحی و ساخت کوپلینگ‌های سریع کرده‌ایم تا نیازهای تقاضای صنایع جهانی را برآورده کنیم. مجموعه ما طیف گسترده‌ای از پیکربندی‌ها، مواد و رتبه‌بندی‌های فشار را در بر می‌گیرد که امکان ادغام یکپارچه با ماشین‌آلات کشاورزی، تجهیزات ساختمانی، خطوط اتوماسیون صنعتی و ابزارهای خدمات خودرو را فراهم می‌کند.

کاربردهای رایج و استفاده در صنعت

• کشاورزی:کوپلینگ های سریع روی ریموت های هیدرولیک تراکتور امکان تغییرات سریع پیاده سازی را فراهم می کند. کوپلینگ‌های نوع ISO 5675 پایونیر JIDONGDA به طور گسترده در لودرها و بیلرها، مجهز به کلاهک‌های گرد و غبار و پرده‌های با جریان بالا برای کاهش تجمع گرما استفاده می‌شوند.
• ساخت و ساز و خاکبرداری:بیل‌های مکانیکی، فرمان‌های لغزنده و لودرهای چرخدار برای نیرو دادن به اتصالات مانند چکش و چنگال به کوپلینگ‌های سریع سطح صاف متکی هستند. سری JD-FF JIDONGDA در برابر فشارهای ضربه ای بالا مقاومت می کند و در برابر آب نمک بر روی توپ های قفل کننده مقاومت می کند.
• ماشین آلات صنعتی:پرس‌ها، ماشین‌های قالب‌گیری تزریقی و واحدهای قدرت هیدرولیک از کوپلینگ‌های سریع برای اتصالات گیج، پورت‌های سیلندر و ابزار مدولار استفاده می‌کنند. سری جمع و جور JD-A-CS به دلیل طراحی آستین فشار به اتصال ترجیح داده می شود.
• خدمات خودرو:ابزارهای هوا در کارگاه ها از کوپلینگ های سریع برنجی سبک وزن استفاده می کنند. سری JD-PN JIDONGDA عملکرد یک دست و جریان هوای بالا را برای آچار ضربه ای و تفنگ های اسپری ارائه می دهد.
• راه آهن و دریایی:کوپلینگ های فولادی ضد زنگ با مهر و موم FKM در سیستم های ترمز و هیدرولیک دریچه استفاده می شود. این کوپلینگ ها بر اساس استانداردهای DNV یا ABS تحت آزمایش تایید نوع قرار می گیرند.

کنترل کیفیت و روش های آزمایش در JIDONGDA

هر دسته جفت سریع تولید شده توسط JIDONGDA تحت تضمین کیفیت جامع است. مواد خام با یک طیف سنج برای بررسی ترکیب شیمیایی بررسی می شوند. بعد از ماشین کاری، ابعاد بحرانی با CMM (ماشین های اندازه گیری مختصات) و مقایسه کننده های نوری اندازه گیری می شوند. تست عملکرد شامل مراحل زیر است:

• تست فشار ثابت در 1.5 برابر فشار کاری نامی به مدت 3 دقیقه، با نشتی خارجی صفر مجاز.
• آزمایش نمونه گیری فشار ترکیدگی، که در آن کوپلینگ ها باید بیش از 4 برابر فشار کاری نامی بدون شکستگی باشند.
• تست نشتی خلاء برای کوپلینگ های پنوماتیک، که در آن افت فشار باید کمتر از 0.01 بار در مدت 30 ثانیه باشد.
• اندازه گیری نیروی اتصال و نیروی کشش، اطمینان از تلاش مداوم کاربر و رعایت محدودیت های ISO.
• آزمایش اسپری نمک (ASTM B117) برای اجزای آبکاری شده، هدف قرار دادن ≥720 ساعت برای زنگ قرمز.

JIDONGDA یک آزمایشگاه تست داخلی مجهز به دکل های استقامتی چند ایستگاهی دارد که ماه ها به طور مداوم کوپلینگ ها را چرخه می زند. این داده‌ها باعث بهبود در پرداخت سطح و عملیات حرارتی می‌شود و در نتیجه محصولاتی به‌دست می‌آیند که توسط OEM‌های پیشرو در سراسر جهان پذیرفته شده‌اند.

سوالات متداول

تفاوت بین کوپلینگ سریع ISO 7241-1 A و ISO 7241-1 B چیست؟

تفاوت اصلی در مکانیزم و ابعاد سوپاپ نهفته است. ISO 7241-1 A (که نوع "poppet" نیز نامیده می شود) از شیر پاپت در هر دو نیمه استفاده می کند و در کاربردهای کشاورزی و هیدرولیک عمومی رایج است. ISO 7241-1 B (اغلب به عنوان نوع توپی شناخته می شود) دارای طراحی شیر توپی است و با کوپلینگ های صنعتی پارکر سری 60 و مشابه قابل تعویض است. در حالی که هر دو استاندارد رزوه های قطر خارجی مشابهی در اندازه های مختلف دارند، هندسه آب بندی داخلی قابل تعویض نیست. تلاش برای اتصال یک نیمه A به یک نیمه B منجر به عدم تطابق جریان و نشت احتمالی می شود. JIDONGDA هر دو خانواده را با علائم مشخص بدن تولید می کند تا از سردرگمی در محل جلوگیری کند.

آیا می توان از کوپلینگ های سریع JIDONGDA با آب یا مواد شیمیایی تهاجمی استفاده کرد؟

بله، اما انتخاب مواد و مهر و موم باید مناسب باشد. برای سیالات مبتنی بر آب، استفاده از کوپلینگ‌های فولاد کربنی، حتی با آبکاری روی، خطر خوردگی را به همراه دارد. JIDONGDA بدنه های فولادی ضد زنگ (SS316) همراه با مهر و موم EPDM را برای آب دیونیزه یا مدارهای خنک کننده توصیه می کند. برای مواد شیمیایی تهاجمی مانند استرهای فسفات خاص یا مایعات ترمز، آب بندی FKM توصیه می شود و سطح فلز خیس شده ممکن است به آبکاری نیکل الکترولس نیاز داشته باشد. تیم مهندسی ما می تواند نمودار سازگاری سیال خاص را بررسی کرده و پیکربندی بهینه را پیشنهاد دهد. ما همچنین کوپلینگ هایی با حلقه های پشتیبان PTFE برای مقاومت شیمیایی شدید ارائه می دهیم.

چگونه از گیر افتادن فشار هنگام قطع اتصال جلوگیری کنم؟

فشار به دام افتاده می تواند اتصال مجدد را دشوار یا خطرناک کند. JIDONGDA به دو روش به این موضوع می پردازد. اولاً، کوپلینگ‌های سطح صاف استاندارد ما (سری JD-FF) دارای طراحی اتصال تحت فشار هستند که اجازه می‌دهد نوک نر حتی زمانی که بدن زن تحت فشار است، تا حد معینی (معمولاً 40 بار برای سمت نر) به داخل فشار داده شود. دوم، ما کوپلینگ های تخصصی پیچ را برای آزادسازی فشار بالا ارائه می دهیم. همچنین می توان از یک ابزار کاهش فشار یا یک کوپلینگ با دریچه تخلیه داخلی استفاده کرد. همیشه از روش های هیدرولیک ایمن پیروی کنید و هنگام برخورد با خطوط تحت فشار از تجهیزات محافظ استفاده کنید.

برای اطمینان از عمر طولانی برای کوپلینگ های سریع چه تعمیراتی لازم است؟

نگهداری منظم حداقل اما حیاتی است. پس از هر 500 ساعت کارکرد، کوپلینگ را از نظر آسیب خارجی، خوردگی یا ساییدگی بر روی توپ های قفل کننده و شیار بررسی کنید. سطوح جفت شده و درپوش های گرد و غبار را قبل از اتصال تمیز کنید تا از ورود آلودگی جلوگیری شود. اگر کوپلینگ برای مدت طولانی قطع شد، حلقه های اورینگ را با گریس سازگار روغن کاری کنید. در محیط های کثیف، در صورت عدم استفاده، باید درپوش های محافظ در هر دو نیمه نصب شود. JIDONGDA کیت های آب بند جایگزین و درپوش های گرد و غبار را عرضه می کند، و توصیه می کنیم پس از حدود 100000 چرخه یا هر زمان که نشتی در فشار استاندارد مشاهده شد، آب بند ها را تعویض کنید.

آیا JIDONGDA پیکربندی های رزوه ای غیر استاندارد یا کوپلینگ های سریع سفارشی را ارائه می دهد؟

کاملا. در حالی که ما طیف گسترده ای از رشته های استاندارد (BSPP، NPT، SAE، متریک) را در اختیار داریم، رشته های سفارشی و اندازه بدنه بخشی از تجارت روزانه ما هستند. ما می‌توانیم رزوه‌های ویژه‌ای مانند JIC 37° flare یا face-seal O-ring boss را ماشین کنیم و می‌توانیم طول کلی یا پیکربندی هگز را تغییر دهیم. برای مشتریان بزرگ OEM، JIDONGDA می‌تواند یک مجموعه کوپلینگ اختصاصی با ویژگی‌های جریان خاص، سوپاپ‌های چک یکپارچه، یا آستین‌های دارای کد رنگی طراحی کند. حداقل مقدار سفارش اعمال می شود، و تیم مهندسی ما از نمونه اولیه تا تولید کامل، با استفاده از مدل های سه بعدی و تجزیه و تحلیل FEA برای تأیید اعتبار طراحی قبل از ماشین کاری با شما کار خواهد کرد.

چگونه می توانم کوپلینگ سریع جایگزین مناسب برای تجهیزات خود را شناسایی کنم؟

شناسایی شامل بررسی چندین پارامتر است. ابتدا اندازه نخ و گام را با نخ سنج اندازه گیری کنید. دوم، مشخصات بینی جفت را تعیین کنید – آن را با سیلوئت های استاندارد ISO برای انواع A، B، صورت صاف یا پایونیر مقایسه کنید. سوم، به روش قفل کردن توجه کنید: قفل توپ، قفل پین یا یقه نخ دار. در نهایت، فشار اعمال و سیال را در نظر بگیرید. اگر می توانید شماره قطعه اصلی یا عکسی با ابعاد ارائه دهید، تیم پشتیبانی فنی JIDONGDA می تواند آن را به سری ما ارجاع دهد. ما یک پایگاه داده مبادله جامع را که مارک های معروف را پوشش می دهد، نگهداری می کنیم که امکان جایگزینی سریع و دقیق را فراهم می کند.
