چرا باید برای اتصالات لوله کشی قابل اعتماد و مقاوم در برابر خوردگی یک فرول فولادی ضد زنگ 316L انتخاب کنید

جیدونگداراه‌حل‌های اتصال صنعتی را برای کاربردهای لوله‌کشی سخت‌افزار ارائه می‌کندفرول استیل 316 لیترییک گزینه مهم برای سیستم هایی است که به اتصالات قابل اعتماد، مقاومت در برابر خوردگی و عملکرد خدمات طولانی مدت نیاز دارند. درک خواص مواد، طراحی اتصال، و الزامات برنامه به خریداران کمک می کند تا جزء مناسب را برای پروژه های خود انتخاب کنند.

فرول یک جزء کوچک اما ضروری در بسیاری از سیستم‌های لوله‌کشی و حمل سیال است. هنگامی که از فولاد ضد زنگ 316L ساخته می شود، ترکیبی مفید از مقاومت در برابر خوردگی، جوش پذیری، دوام مکانیکی و سازگاری با محیط های صنعتی سخت را ارائه می دهد. محتوای کربن کم 316L به کاهش خطر حساسیت در حین جوشکاری کمک می کند، در حالی که محتوای مولیبدن آن در مقایسه با فولاد ضد زنگ معمولی 304 در بسیاری از محیط ها، مقاومت در برابر خوردگی موضعی را بهبود می بخشد. این راهنما توضیح می‌دهد که فرول فولادی ضد زنگ چگونه کار می‌کند، کجا استفاده می‌شود، چگونه مشخصات آن را ارزیابی می‌کند، و خریداران باید قبل از ثبت سفارش چه مواردی را در نظر بگیرند.

فهرست مطالب

1. فرول فولادی ضد زنگ 316L چیست؟
2. خواص و مزایای مواد کلیدی
3. کاربردهای صنعتی رایج
4. نحوه انتخاب فرول مناسب
5. 316L در مقابل 304 فولاد ضد زنگ فرول
6. بهترین روش های نصب و نگهداری
7. چک لیست خرید برای خریداران صنعتی
8. سوالات متداول
9. نتیجه گیری: یافتن راه حل مناسب اتصال

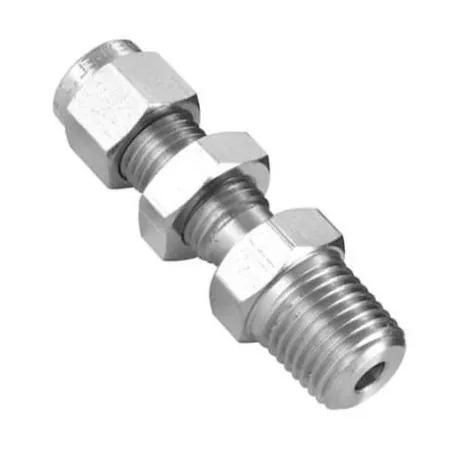

فرول فولادی ضد زنگ 316L چیست؟

فرول فولادی ضد زنگ یک اتصال یا جزء اتصال است که برای پشتیبانی از اتصال، آب بندی، موقعیت یا نگه داشتن لوله و لوله، بسته به طراحی خاص آن طراحی شده است. فرول ها در سیستم های اتصال مختلف از جمله اتصالات گیره بهداشتی و مجموعه های فشرده سازی استفاده می شوند. عملکرد دقیق آنها به استاندارد اتصال و پیکربندی اجزای اطراف بستگی دارد.

316L یک فولاد ضد زنگ آستنیتی کم کربن است که معمولاً با نام UNS S31603 شناخته می شود. ترکیب آلیاژ آن شامل کروم، نیکل و مولیبدن است. کروم از تشکیل یک لایه سطحی غیرفعال محافظ پشتیبانی می کند، در حالی که مولیبدن مقاومت در برابر خوردگی حفره و شکاف را در بسیاری از محیط های خدماتی بهبود می بخشد.

حرف "L" مخفف کربن کم است. در مقایسه با فولاد ضد زنگ استاندارد 316، 316L دارای حداکثر محتوای کربن کمتری است که معمولاً 0.03٪ تحت مشخصات معمول است. این به کاهش بارش کاربید کروم و خطر خوردگی بین دانه ای در حین جوشکاری کمک می کند.

با این حال، اصطلاح "فرول 316L" به تنهایی هر ویژگی محصول را تعریف نمی کند. خریداران باید قبل از انتخاب یک قطعه، سبک اتصال، ابعاد، استاندارد مواد قابل اجرا، پوشش سطح و شرایط خدمات مورد نظر را تأیید کنند.

خواص و مزایای مواد کلیدی

1. بهبود مقاومت در برابر خوردگی

یکی از دلایل اصلی که مهندسان فولاد ضد زنگ 316L را مشخص می کنند، مقاومت آن در برابر بسیاری از محیط های خورنده است. محتوای مولیبدن آن به طور کلی مقاومت بهتری در برابر خوردگی موضعی نسبت به فولاد ضد زنگ 304 ایجاد می‌کند و آن را در کاربردهایی که شامل مواد شیمیایی تمیزکننده خاص، سیالات فرآیندی و محیط‌های صنعتی مرطوب می‌شود، مفید می‌سازد.

با این وجود، 316L ضد خوردگی نیست. محلول های گرم کلرید، غلظت بالای کلرید، رسوبات و شکاف های با طراحی ضعیف همچنان می توانند باعث ایجاد حفره یا خوردگی شکافی شوند. عملکرد واقعی یک فرول به ترکیب مایع، دما، زمان قرار گرفتن در معرض، وضعیت سطح و روش تمیز کردن بستگی دارد.

2. جوش پذیری خوب

محتوای کربن کم 316L آن را به یک انتخاب عملی برای مجموعه های لوله های جوش داده شده تبدیل می کند. این به کاهش خطر حساسیت در ناحیه تحت تأثیر گرما در صورت رعایت روش‌های جوشکاری مناسب کمک می‌کند. جوشکاری صحیح، تمیز کردن پس از جوشکاری و ترمیم سطح مناسب برای حفظ مقاومت در برابر خوردگی مهم هستند.

3. دوام برای خدمات صنعتی

فولاد ضد زنگ 316L استحکام مکانیکی مفید را با چقرمگی و شکل پذیری ترکیب می کند. یک فرول که به درستی مشخص شده است می تواند یک جزء اتصال بادوام را در سیستم های صنعتی که در معرض عملیات منظم، تمیز کردن و نگهداری هستند فراهم کند.

محدودیت‌های فشار و دمای واقعی باید از مجموعه اتصال کامل، از جمله طراحی فرول، اجزای جفت، واشر یا عناصر آب‌بندی، روش نصب و رتبه‌بندی‌های سازنده تعیین شود. درجه مواد به تنهایی برای تعیین فشار کاری ایمن کافی نیست.

4. مناسب برای سیستم های قابل تمیز کردن

هنگامی که اجزای 316L با روکش سطح و هندسه اتصال مناسب تولید می شوند، می توانند از سیستم های قابل تمیز کردن سیال پشتیبانی کنند. این امر به ویژه در مورد پردازش مواد غذایی، تولید نوشیدنی، بیوتکنولوژی و تجهیزات دارویی مرتبط است.

تناسب بهداشتی تنها از آلیاژ حاصل نمی شود. زبری سطح، کیفیت جوش، کنترل شکاف، زهکشی، غیرفعال شدن و انطباق با استانداردهای بهداشتی قابل اجرا نیز باید ارزیابی شود.

• مقاومت در برابر خوردگی عمومی خوب در بسیاری از محیط های صنعتی.
• مقاومت در برابر خوردگی موضعی در مقایسه با 304 در بسیاری از شرایط حاوی کلرید بهبود یافته است.
• ترکیب کم کربن که از ساخت جوش پشتیبانی می کند.
• سازگاری با فرآیندهای پولیش و غیرفعال سازی مناسب.
• زمانی که به درستی انتخاب، نصب و نگهداری شود، عمر طولانی بالقوه دارد.

کاربردهای صنعتی رایج

فرول های فولادی ضد زنگ 316L را می توان در سیستم های تجهیزات پردازش و جابجایی مایعات مختلف استفاده کرد. طراحی مناسب بستگی به این دارد که آیا اتصال باید از تمیز کردن بهداشتی، مقاومت شیمیایی، جداسازی مکرر یا نصب دائمی پشتیبانی کند.

پردازش مواد غذایی و آشامیدنی

خطوط تولید مواد غذایی و نوشیدنی اغلب به اجزای مقاوم در برابر خوردگی نیاز دارند که می توانند شستشو و تمیز کردن مکرر را تحمل کنند. فرول های مناسب 316L را می توان در مجموعه های لوله کشی برای مواد مایع، انتقال نوشیدنی و تجهیزات فرآیند استفاده کرد. سطوح تماس با محصول باید الزامات بهداشتی و مواد لازم را برآورده کنند.

تجهیزات دارویی و بیوتکنولوژی

تأسیسات دارویی و بیوتکنولوژی ممکن است از اجزای 316L در لوله‌کشی فرآیند تمیز و تجهیزات مرتبط استفاده کنند. در این کاربردها، قابلیت ردیابی مواد، پرداخت سطح، بازرسی جوش و سازگاری با روش های تمیز کردن و استریل کردن می تواند به اندازه درجه اسمی آلیاژ مهم باشد.

پردازش شیمیایی

برخی از سیستم های انتقال شیمیایی از مقاومت در برابر خوردگی فولاد ضد زنگ 316L بهره می برند. قبل از تعیین فرول، مهندسان باید غلظت شیمیایی دقیق، دمای عملیاتی، فشار و قرار گرفتن در معرض احتمالی با کلریدها یا سایر مواد تهاجمی را ارزیابی کنند.

سیالات صنعتی و سیستم های ابزار دقیق

بسته به پیکربندی آن، یک فرول ممکن است بخشی از اتصالات لوله، مجموعه های ابزار دقیق، منیفولدهای فرآیند یا سایر سیستم های سیال صنعتی را تشکیل دهد. سازگاری ابعادی صحیح و آب بندی ایمن برای کمک به به حداقل رساندن نشت و وقفه های نگهداری ضروری است.

برای کسب اطلاعات بیشتر در مورد انتخاب مواد، خریداران می‌توانند به یک منبع فنی شناخته‌شده مانند منابع ابزار دقیق و اتصالات پارکر مراجعه کنند و راهنمایی‌ها را با الزامات سیستم خود مقایسه کنند.

نحوه انتخاب فرول مناسب

انتخاب یک فرل مناسب به چیزی بیش از بررسی درجه مواد نیاز دارد. یک جزء فنی مناسب باید با سیستم لوله کشی، شرایط عملیاتی و الزامات کیفیت مربوطه مطابقت داشته باشد.

1. نوع اتصال را تأیید کنید

تعیین کنید که آیا کاربرد به یک گیره گیره بهداشتی، یک قطعه اتصال فشرده یا طراحی تخصصی دیگر نیاز دارد. این پیکربندی ها اهداف مختلفی را دنبال می کنند و به طور خودکار قابل تعویض نیستند.

2. بررسی ابعاد و سازگاری

قطر بیرونی لوله، ابعاد اتصال، هندسه جفت گیری و استاندارد ابعادی مربوطه را بررسی کنید. برای اتصالات به سبک گیره، سازگاری میان فرول، واشر، گیره و لوله متصل را تأیید کنید. برای سیستم های فشرده سازی، سری کامل اتصالات و دستورالعمل های مونتاژ سازنده را بررسی کنید.

3. ارزیابی محیط عملیاتی

فشار معمول و حداکثر، محدوده دما، محیط فرآیند، مواد شیمیایی تمیزکننده و فرکانس نگهداری مورد انتظار را ثبت کنید. اگر سیستم از مایعات غنی از کلرید یا مواد شیمیایی تهاجمی استفاده می کند، به جای اینکه 316L را مناسب فرض کنید، درخواست بررسی سازگاری مواد کنید.

4. سطح پایان و مستندات را مشخص کنید

برای کاربردهای بهداشتی، پوشش داخلی و خارجی مورد نیاز، زبری سطح در صورت لزوم، و انتظارات کیفیت جوش را تعریف کنید. از تامین کننده بپرسید که آیا گزارش های تست مواد، سوابق بازرسی ابعادی یا سایر اسناد موجود است یا خیر.

5. الزامات انطباق را تأیید کنید

تعیین کنید که آیا پروژه به یک ASTM، EN، ASME، 3-A، یا سایر مشخصات قابل اجرا نیاز دارد یا خیر. هر فرول به طور خودکار با هر استانداردی مطابقت ندارد. قبل از خرید، محصول خاص، مواد، پایان و محدوده اسناد را تأیید کنید.

316L در مقابل 304 فولاد ضد زنگ فرول

هر دو 304 و 316L فولادهای زنگ نزن آستنیتی پرکاربرد هستند، اما ترکیبات آلیاژی و عملکرد خوردگی آنها متفاوت است. جدول زیر یک مقایسه کلی برای پشتیبانی از انتخاب مواد اولیه ارائه می دهد.

این مقایسه به جای اینکه جایگزینی برای ارزیابی مهندسی باشد، کلی است. هیچ یک از آلیاژها در برابر هر محیط خورنده ایمن نیستند. برای کاربردهای جوش داده شده، 304L و 316L اغلب با هم مقایسه می شوند زیرا محتوای کربن پایین آنها می تواند به کاهش خطر حساسیت کمک کند.

بهترین روش های نصب و نگهداری

اگر اتصال به درستی نصب نشده باشد یا در معرض شرایط نامناسب سرویس قرار گیرد، حتی یک فرول با کیفیت بالا نیز می‌تواند پیش از موعد از کار بیفتد. یک روش نصب و نگهداری مستند به محافظت از یکپارچگی سیستم لوله کشی کمک می کند.

1. قبل از مونتاژ بررسی کنید:فرول را از نظر فرورفتگی، خراش، تغییر شکل، آلودگی و خوردگی قابل مشاهده بررسی کنید.
2. سطوح جفت گیری را تمیز کنید:کثیفی، روغن، ذرات و بقایایی که می توانند در آب بندی یا عملکرد بهداشتی اختلال ایجاد کنند را حذف کنید.
3. از اجزای سازگار استفاده کنید:فرول را با واشر، گیره، لوله یا اجزای اتصال فشاری مناسب مطابقت دهید.
4. مراحل نصب را دنبال کنید:از روش جوشکاری مشخص شده، توالی مونتاژ و الزامات سفت کردن برای نوع اتصال استفاده کنید.
5. بررسی پس از نصب:جوش ها و مهر و موم ها را بررسی کنید، سپس آزمایش نشت یا فشار مناسب را تحت یک روش تایید شده انجام دهید.
6. برنامه نظافت را رعایت کنید:رسوبات و باقیمانده ها را با استفاده از مواد شیمیایی و روش های سازگار با آلیاژ و فرآیند حذف کنید.
7. بررسی خرابی های مکرر:قرار گرفتن در معرض بیش از حد کلرید، مواد شیمیایی تمیزکننده نامناسب، شکاف، زهکشی ضعیف یا مونتاژ نادرست را بررسی کنید.

برای سیستم های فرآیند حیاتی، فواصل نگهداری و روش های بازرسی باید بر اساس ریسک عملیاتی، مقررات قابل اجرا و توصیه های سازنده تجهیزات باشد.

چک لیست خرید برای خریداران صنعتی

قبل از درخواست قیمت برای فرول فولادی ضد زنگ، یک برگه مشخصات مختصر تهیه کنید. این به تامین کنندگان کمک می کند تا پیکربندی صحیح را شناسایی کنند و خطر دریافت قطعات ناسازگار را کاهش می دهد.

• مواد:درجه 316L و استاندارد مواد مورد نیاز را تأیید کنید.
• سبک اتصال:گیره بهداشتی، فشرده سازی، جوش داده شده یا پیکربندی مورد نیاز دیگر را مشخص کنید.
• ابعاد:اندازه لوله، ابعاد اتصال و نقشه ها را در صورت وجود ارائه دهید.
• پرداخت سطح:در صورت وجود الزامات پرداخت، زبری یا غیرفعال سازی را بیان کنید.
• شرایط خدمات:فشار، دما، ترکیب سیال و مواد شیمیایی پاک کننده را ثبت کنید.
• اسناد با کیفیت:در مورد گواهی مواد، سوابق بازرسی و الزامات ردیابی بپرسید.
• جزئیات سفارش:مقدار، بسته بندی، زمان تحویل و مقصد تحویل را تأیید کنید.
• استانداردهای پروژه:هرگونه الزامات بهداشتی، ابعادی یا نظارتی اجباری را شناسایی کنید.

برای پرس و جوی محصول خاص، خریداران می توانند صفحه محصول فولاد ضد زنگ 316L Ferrule را بررسی کنند و قبل از نهایی کردن مشخصات خود، تأیید ابعاد موجود، طراحی اتصال، اسناد مواد و سایر جزئیات فنی را درخواست کنند.

سوالات متداول

1. مزیت اصلی فرول استیل 316L چیست؟

مزیت اصلی آن ترکیبی از مقاومت در برابر خوردگی، جوش پذیری و دوام است. مولیبدن موجود در 316L به طور کلی مقاومت در برابر خوردگی موضعی را در مقایسه با فولاد ضد زنگ 304 بهبود می بخشد، در حالی که محتوای کربن کم به کاهش خطر حساسیت در حین جوشکاری کمک می کند.

2. آیا فولاد ضد زنگ 316L برای کاربردهای غذایی و دارویی مناسب است؟

این به طور گسترده ای در پردازش مواد غذایی، داروسازی و سایر سیستم های بهداشتی استفاده می شود. با این حال، مناسب بودن به طراحی خاص محصول، پرداخت سطح، قابلیت ردیابی مواد، الزامات تمیز کردن و استانداردهای صنعتی قابل اجرا بستگی دارد. درجه مواد به تنهایی انطباق مقرراتی یا بهداشتی را ایجاد نمی کند.

3. آیا یک فرول 316L می تواند در برابر تمام مواد شیمیایی و محلول های کلرید مقاومت کند؟

نه. اگرچه 316L مقاومت خوبی در برابر بسیاری از رسانه های خورنده ارائه می دهد، اما همچنان می تواند تحت شرایط خاصی دچار ترک خوردگی حفره ای، خوردگی شکافی یا تنشی شود. غلظت شیمیایی، دما، مدت زمان قرار گرفتن در معرض و طراحی اجزا باید قبل از استفاده ارزیابی شود.

4. برای سفارش فرول فولادی ضد زنگ چه اطلاعاتی لازم است؟

درجه مواد مورد نیاز، نوع اتصال، ابعاد، شرایط عملیاتی، پوشش سطح، کمیت و هر استاندارد قابل اجرا را ارائه دهید. نقشه ها، مشخصات اجزای جفت شدن و الزامات مستندات می تواند به تامین کننده کمک کند تا سازگاری را تأیید کند.

5. آیا هر فرول 316L مطابق با استانداردهای بهداشتی است؟

خیر. رعایت بهداشت به طراحی کامل محصول، کیفیت ساخت، پرداخت سطح، مستندات مواد و استاندارد خاص مربوطه بستگی دارد. اگر مطابقت با 3-A، ASME BPE یا استانداردهای دیگری برای پروژه شما ضروری است، شواهد خاص محصول را درخواست کنید.

6. خریداران چگونه می توانند کیفیت فرول 316L را تأیید کنند؟

گزارش‌های تست مواد مرتبط، نتایج بازرسی ابعادی، داده‌های پایان سطح و اسناد ردیابی را بخواهید. برای کاربردهای حیاتی، بررسی کنید که اسناد با محصول عرضه شده و مشخصات مورد نیاز مطابقت دارند.

نتیجه گیری: یافتن راه حل مناسب اتصال

یک فرول 316L از جنس استنلس استیل می تواند یک انتخاب قابل اعتماد برای لوله کشی و سیستم های جابجایی سیال باشد که به مقاومت در برابر خوردگی، اتصالات بادوام و سازگاری با شرایط سخت صنعتی نیاز دارند. عملکرد آن نه تنها به درجه آلیاژ بلکه به دقت ابعاد، طراحی اتصال، پرداخت سطح، کیفیت نصب و شیمی محیط عملیاتی بستگی دارد.

برای خریدارانی که گزینه‌های JIDONGDA را ارزیابی می‌کنند، مؤثرترین رویکرد این است که ابتدا الزامات فنی برنامه را تعریف کنند و سپس مشخصات محصول و اسناد پشتیبانی را تأیید کنند. اگر برای شناسایی پیکربندی مناسب، تأیید ابعاد یا بحث در مورد نیازهای پروژه خود به کمک نیاز دارید،با ما تماس بگیریدبرای درخواست اطلاعات محصول و کشف راه حل اتصال متناسب با برنامه شما.
