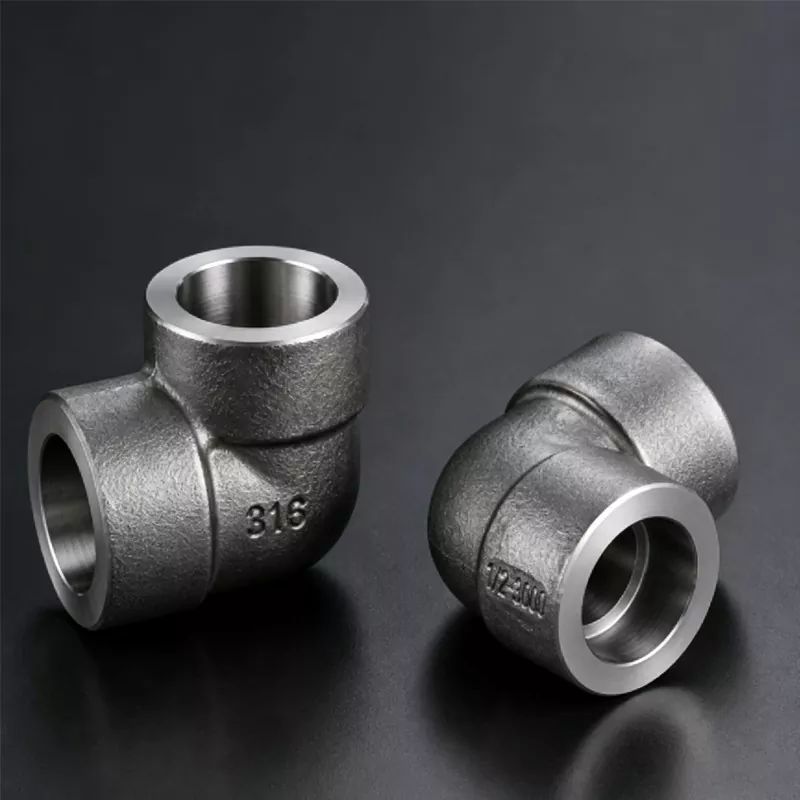

درک آب بندی فشار بالا: راهنمای مهندسی برای انتخاب زانویی جوش سوکت 90 درجه

در طرح‌بندی‌های مدرن لوله‌کشی صنعتی، تغییر جهت هرگز فقط یک ضرورت هندسی نیست، بلکه یک نقطه استرس حیاتی است. هنگام کار با سیالات پرفشار، گازهای خورنده یا نوسانات شدید دما، انتخاباتصالات جهتبه طور مستقیم ثبات سیستم و ایمنی عملیاتی را دیکته می کند. در میان اجزای لوله کشی با سوراخ کوچک،زانویی جوش 90 درجهیک استاندارد اساسی برای انتقال های زاویه راست دائمی و ضد نشت باقی می ماند.

در JIDONGDA، تاسیسات تولیدی سنگین ما روزانه با پیمانکاران بین المللی EPC، مدیران پروژه های پالایشگاهی و توزیع کنندگان صنعتی در تعامل است. ما درک می کنیم که یک شکست اتصالات می تواند کل خط تولید را متوقف کند. برای کمک به تیم های مهندسی و تدارکات شما در کاهش خطرات، ما این راهنمای فنی را در مورد انتخاب و ارزیابی زانوهای جوش سوکت 90 درجه برای سیستم های با قابلیت اطمینان بالا گردآوری کرده ایم.

مکانیک جوشکاری سوکت: چرا عملکرد بهتری نسبت به اتصالات رزوه ای دارد

برای سیستم‌های لوله‌کشی با سوراخ کوچک (معمولاً از 1/8 اینچ تا 4 اینچ)، مهندسان اغلب بین اتصالات جوشی رزوه‌ای و سوکتی تصمیم می‌گیرند. از تجربه تولید ما، فناوری جوش سوکت مزایای مکانیکی متمایز را در محیط‌های بحرانی ارائه می‌دهد:

مسیرهای نشتی صفر: بر خلاف پیکربندی های رزوه ای که به درزگیرها متکی هستند و مستعد شل شدن ارتعاشی هستند، یک زانویی جوشی سوکت 90 درجه دارای یک حفره سوکت با ماشینکاری دقیق است. لوله مستقیماً به داخل این شکاف می لغزد و یک جوش فیله محیطی اعمال می شود. این یک پیوند متالورژیکی دائمی ایجاد می کند که بردارهای نشت را کاملاً از بین می برد.

هندسه داخلی صاف: اتصالات رزوه ای اغلب مراحل داخلی ایجاد می کنند که باعث تلاطم سیال می شود. فرآیند آهنگری و ماشینکاری ما قطر داخلی بسیار سازگار را تضمین می کند، ثبات فشار را حفظ می کند و غلظت تنش را در خم زاویه راست کاهش می دهد.

تصمیم گیری در مورد درجه مواد برای محیط های سخت

هنگامی که یک خط لوله بین -40 درجه سانتیگراد تا 450 درجه سانتیگراد کار می کند، یکپارچگی مواد غیرقابل مذاکره است. در کارگاه آهنگری خود، ما این زانوها را با استفاده از سه دسته مواد اولیه تولید می کنیم که هر کدام برای بارهای کاری شیمیایی و مکانیکی خاص طراحی شده اند:

اطمینان از انطباق پروژه جهانی: ASME B16.11 و رتبه بندی فشار

هنگام ارسال برگه اطلاعات محصول برای تایید فنی در پروژه های لوله کشی ابزار دقیق نفت و گاز یا نیروگاه های بین المللی، رعایت دقیق استانداردهای جهانی الزامی است.

هر دسته 90 درجهزانوهای جوش سوکتتولید شده در تاسیسات JIDONGDA ما طوری مهندسی شده است که به طور کامل با استانداردهای ASME B16.11، MSS SP-79 یا DIN مطابقت دارد. برای تیم های تدارکاتی که مشخصات فنی را تهیه می کنند، درجه بندی فشار باید به درستی با برنامه لوله مربوطه ارجاع داده شود:

کلاس 3000 / کلاس 6000 / کلاس 9000: این نام‌گذاری‌ها بر اتصالات جوش سوکت آهنگری تحت ASME B16.11 اعمال می‌شوند و اطمینان می‌دهند که فشار کاری به ترتیب تا 3000 PSI، 6000 PSI یا 9000 PSI بسته به ضخامت دیواره منطبق را تحمل می‌کنند.

ادغام عملیات سطحی: برای محافظت در برابر خوردگی اتمسفر در طول حمل و نقل دریایی و ذخیره سازی در محل کار، ما از روکش های تخصصی سطحی از جمله فسفاته سیاه، گالوانیزه گرم یا Pickling & Passivation برای خطوط فولادی ضد زنگ استفاده می کنیم.

پشتیبانی مستقیم کارخانه برای چرخه تدارکات بعدی شما

آیا به نقشه های فنی، محاسبات دقیق وزن یا راه حل های اندازه سفارشی برای پروژه آینده نیاز دارید؟ از کارگزاران رد شوید و مستقیماً با دفتر خدمات بین المللی ما صحبت کنید.

برای استعلام مستقیم عمده فروشی با JIDONGDA تماس بگیریدامروز برای دریافت پیشنهاد قیمت رقابتی و ارسال مطالب جامع ظرف 24 ساعت.
