چگونه یک شیلنگ لاستیکی فلنجدار با قطر زیاد تقویت شده با سیم می تواند راندمان انتقال مواد سنگین را بهبود بخشد

جیدونگدارا فراهم می کندشیلنگ لاستیکی فلنجدار با قطر بزرگ تقویت شده با سیمبرای کاربردهای مکش و تخلیه صنعتی که پایداری ساختاری، اتصالات قابل اعتماد و انتقال مواد با حجم بالا ضروری است. این شیلنگ منعطف که برای انتقال آب، دوغاب، گل، ماسه و مواد معدنی سازگار طراحی شده است، ساختار لاستیکی چند لایه، تقویت سیم فولادی مارپیچی و اتصالات فلنجی قابل تنظیم را برای رفع چالش‌های عملی معدن، لایروبی و سیستم‌های پمپاژ صنعتی ترکیب می‌کند.

یک شلنگ لاستیکی فلنجدار با قطر بزرگ تقویت شده با سیم برای حفظ شکل خود در حین عملیات مکش و در عین حال پشتیبانی از فشار مورد نیاز برنامه های تخلیه طراحی شده است. تقویت سیم فولادی مارپیچ آن به مقاومت در برابر تغییر شکل به داخل تحت فشار منفی کمک می کند، در حالی که لایه های لاستیکی از شیلنگ محافظت می کنند و رسانه های مختلف حمل شده را در خود جای می دهند. انتهای فلنجی ادغام با پمپ ها، تجهیزات لایروبی و خطوط لوله ثابت را ساده می کند. این راهنما ساختار شیلنگ، اصل کار، کاربردهای صنعتی، معیارهای انتخاب و شیوه‌های نگهداری را توضیح می‌دهد تا به تیم‌های مهندسی کمک کند تا راه‌حل مناسبی را برای شرایط عملیاتی خود مشخص کنند.

فهرست مطالب

1. شیلنگ لاستیکی فلنجدار با قطر بزرگ تقویت شده با سیم چیست؟
2. ساختار تقویت شده آن چگونه کار می کند؟
3. مزایای اصلی عملکرد چیست؟
4. کدام صنایع از این شیلنگ سود می برند؟
5. چگونه با سایر انواع شیلنگ مقایسه می شود؟
6. چگونه شیلنگ مناسب را انتخاب می کنید؟
7. روش‌های نصب و نگهداری چه اهمیتی دارند؟
8. سوالات متداول
9. نتیجه گیری و استعلام محصول

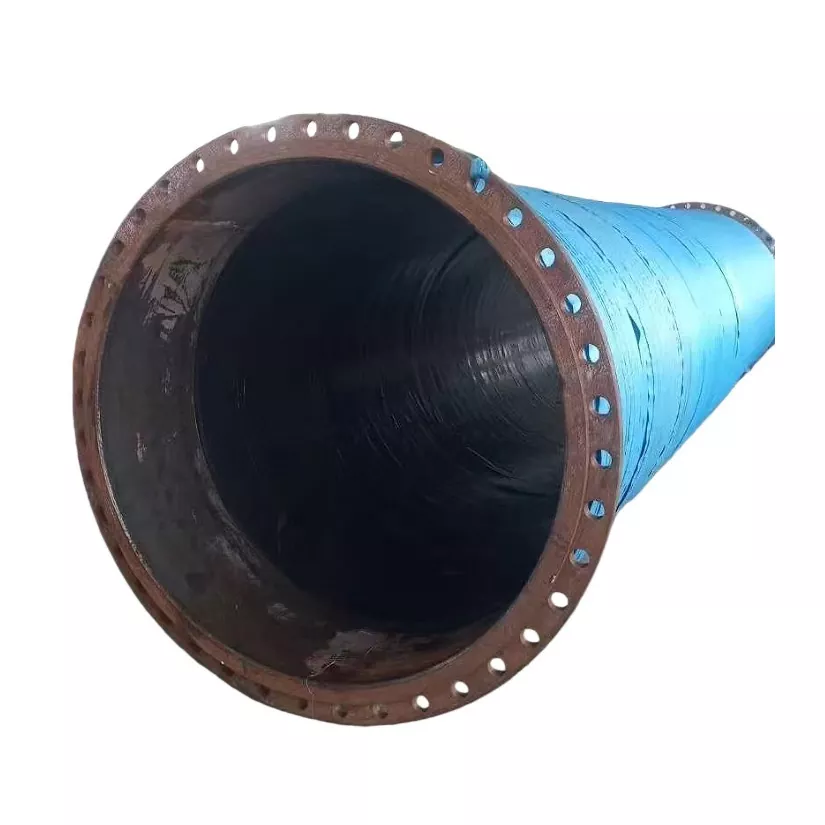

شیلنگ لاستیکی فلنجدار با قطر بزرگ تقویت شده با سیم چیست؟

شیلنگ لاستیکی فلنجدار با قطر بزرگ تقویت شده با سیم یک جزء انعطاف پذیر خط لوله است که برای جابجایی حجم قابل توجهی از مایعات و مخلوط جامد و مایع سازگار مهندسی شده است. این به ویژه زمانی مفید است که نصب لوله های صلب معمولی دشوار است، تجهیزات نیاز به اتصالات انعطاف پذیر دارند، یا خط لوله باید در هر دو شرایط مکش و تخلیه کار کند.

ویژگی مشخص کننده سیم فولادی مارپیچی است که در دیواره شلنگ تعبیه شده است. بر خلاف شیلنگ لاستیکی که فقط به بدنه الاستومری و تقویت نساجی خود متکی است، این ساختار برای کمک به مقاومت در برابر فشار خارجی در طول عملیات خلاء، پشتیبانی محیطی را اضافه می کند.

جیدونگدا این شلنگ را برای کاربردهای زیر توسعه می دهد:

• انتقال آب و جابجایی سیالات صنعتی.
• حمل و نقل دوغاب، گل، ماسه و مواد معدنی.
• سیستم های لایروبی و رسوب زدایی
• عملیات معدن و پردازش سنگدانه.
• اتصالات انعطاف پذیر بین پمپ ها، تجهیزات و خطوط لوله.

برای خریدارانی که پیکربندی‌های مختلف را ارزیابی می‌کنند، صفحه محصول شیلنگ تقویت‌شده با سیم JIDONGDA نقطه شروعی برای بررسی ساختار محصول و گزینه‌های سفارشی‌سازی فراهم می‌کند.

ساختار تقویت شده آن چگونه کار می کند؟

عملکرد یک شلنگ صنعتی با قطر بزرگ به عملکرد هماهنگ ترکیبات لاستیکی، لایه های تقویت کننده، ساختار سیم فولادی و اتصالات انتهایی آن بستگی دارد. هر جزء نیاز عملیاتی متفاوتی را برطرف می کند.

1. لایه لاستیکی داخلی

لوله داخلی مستقیماً با مواد منتقل شده تماس می گیرد. ترکیب آن باید با توجه به خواص شیمیایی محیط، خصوصیات ذرات و دمای عملیاتی آن انتخاب شود. برای دوغاب ساینده یا ماسه، یک ترکیب لاستیکی مقاوم در برابر سایش با فرمول مناسب می تواند به کاهش فرسایش داخلی و شکست زودرس کمک کند.

2. لایه های تقویتی با استحکام بالا

پارچه یا سایر لایه‌های تقویت‌کننده مشخص شده، استحکام ساختاری بیشتری را ایجاد می‌کند و به شلنگ کمک می‌کند تا در هنگام تخلیه فشار داخلی را تحمل کند. چیدمان و مشخصات آنها باید با فشار کاری و شرایط سرویس مورد نظر مطابقت داشته باشد.

3. تقویت سیم فولادی مارپیچ

سیم فولادی تعبیه شده یک چارچوب حمایتی را در اطراف دور شیلنگ تشکیل می دهد. در حین مکش، فشار اتمسفر خارجی می تواند شلنگی که به اندازه کافی پشتیبانی نمی شود را به داخل فشار دهد. تقویت مارپیچ به حفظ گذر جریان داخلی و کاهش خطر مسطح شدن یا فروپاشی کمک می کند.

4. پوشش لاستیکی بیرونی محافظ

لایه بیرونی به محافظت از شیلنگ در برابر سایش خارجی، ضربه، قرار گرفتن در معرض آب و هوا و آسیب های مکانیکی کمک می کند. ترکیب پوشش مناسب به محیط نصب و قرار گرفتن در معرض پیش بینی شده بستگی دارد.

5. اتصالات انتهایی فلنج دار

انتهای فلنجی به شلنگ اجازه می دهد تا با پمپ های سازگار، تجهیزات لایروبی و بخش های ثابت خط لوله متصل شود. JIDONGDA می‌تواند ابعاد فلنج و ترتیبات اتصال را مطابق با استانداردهای قابل اجرا یا نقشه‌های مشتری، مشروط به تأیید فنی، پیکربندی کند.

مزایای اصلی عملکرد چیست؟

بهبود پایداری تحت فشار منفی

مقاومت در برابر خلاء یک دلیل کلیدی برای تعیین شیلنگ لاستیکی فلنجدار با قطر بزرگ تقویت شده با سیم است. سیم فولادی مارپیچ به حفظ سطح مقطع شیلنگ در طول مکش کمک می کند و جریان مواد پایدارتر را پشتیبانی می کند. عملکرد واقعی خلاء به فاصله سیم، قطر شیلنگ، طراحی آرماتور، طول، شرایط خمشی و فشار عملیاتی بستگی دارد.

پشتیبانی از عملیات مکش و تخلیه

بسیاری از سیستم های انتقال صنعتی برای کنترل فشار منفی در حین مکش و فشار مثبت در هنگام تخلیه نیاز به شلنگ دارند. یک ساخت و ساز به درستی مشخص شده هر دو شرایط را از طریق سیستم تقویت ترکیبی خود برطرف می کند. خریداران باید محدودیت‌های رتبه‌بندی شده را برای هر حالت عملیاتی بررسی کنند نه اینکه فرض کنند مناسب بودن یکی، مناسب بودن برای دیگری را تضمین می‌کند.

انتقال مواد با حجم بالا

یک قطر داخلی بزرگ می تواند نرخ جریان قابل توجهی را در زمانی که شلنگ به درستی برای پمپ و سیستم اندازه گیری شده باشد، در خود جای دهد. انتخاب قطر مناسب به تعادل نیازهای جریان، سرعت، افت فشار و ویژگی های مواد حمل شده کمک می کند.

یکپارچه سازی تجهیزات انعطاف پذیر

ساختار لاستیکی حرکت را تطبیق می دهد و به اتصال تجهیزاتی کمک می کند که ممکن است کاملاً با یک خط لوله سفت و سخت هماهنگ نباشند. اتصالات فلنجی همچنین هنگامی که برای تجهیزات جفت طراحی می شوند، یک رابط عملی برای نصب، بازرسی و جایگزینی فراهم می کنند.

پیکربندی خاص پروژه

قطر شلنگ، طول، ترکیب لاستیکی، ساختار تقویت کننده و پیکربندی فلنج را می توان با هم در نظر گرفت. این به مجموعه شلنگ اجازه می دهد تا به جای تکیه بر مشخصات عمومی، شرایط عملیاتی واقعی را منعکس کند.

کدام صنایع از این شیلنگ سود می برند؟

معدن و فرآوری مواد معدنی

عملیات معدنی اغلب دوغاب ساینده، باطله و مخلوط های حاوی مواد معدنی را بین تجهیزات فرآوری و مناطق ذخیره سازی تعیین شده جابجا می کند. یک شلنگ مناسب ترکیب لاستیکی داخلی سازگار با تقویت کننده طراحی شده برای شرایط فشار و خلاء مورد انتظار را ترکیب می کند.

لایروبی و رسوب زدایی

سیستم های لایروبی ماسه، گل و لای، گل و رسوب را از طریق لوله های مکش و تخلیه حمل می کنند. شیلنگ‌های فلنجی انعطاف‌پذیر می‌توانند پمپ‌ها و تجهیزات لایروبی را در حالی که حرکت نصب را انجام می‌دهند، متصل کنند. شیلنگ باید برای غلظت واقعی جامدات، اندازه ذرات، شرایط جریان و محیط دریایی یا آب شیرین انتخاب شود.

حمل و نقل شن و ماسه

استخراج و فرآوری سنگدانه ممکن است نیاز به انتقال آب مخلوط با ماسه یا شن داشته باشد. مقاومت در برابر سایش و سرعت جریان مناسب از اهمیت ویژه ای برخوردار است زیرا ذرات درشت می توانند سایش را در آستر شلنگ، خم ها و نواحی اتصال تسریع کنند.

سیستم های پمپاژ صنعتی

پمپ‌های بزرگ ممکن است به اتصالات مکش و تخلیه انعطاف‌پذیر نیاز داشته باشند تا جابجایی تجهیزات، ساده‌سازی نصب، یا جداسازی برخی ارتعاشات را انجام دهند. درجه فشار و خلاء شلنگ باید با پوشش عملکرد پمپ، از جمله شرایط راه اندازی و خاموش شدن، مطابقت داشته باشد.

مهندسی بنادر و دریا

عملیات بندری و پروژه های دریایی ممکن است از شیلنگ های با سوراخ بزرگ برای انتقال مواد و اتصالات خط لوله استفاده کنند. برای این محیط‌ها، خریداران باید نوردهی خارجی، حفاظت در برابر خوردگی فلنج، بارهای جابجایی و هر گونه نیاز دریایی خاص پروژه را ارزیابی کنند.

چگونه با سایر انواع شیلنگ مقایسه می شود؟

ساختارهای مختلف شلنگ اهداف متفاوتی را انجام می دهند. بهترین انتخاب به جهت جریان، شرایط فشار، محیط انتقال یافته و آرایش اتصال مورد نیاز بستگی دارد.

مقایسه به جای جایگزینی برای داده های خاص مدل، کلی است. جزئیات ساخت و ساز در بین سازندگان متفاوت است و هیچ نوع شلنگی نباید تحت هر شرایطی بهتر از نوع دیگر باشد.

برای نیازهای مرتبط، دسته‌های شلنگ لاستیکی فلنجدار لایروبی با قطر بزرگ JIDONGDA و دسته‌های شلنگ لاستیکی مکش و تخلیه با قطر بزرگ را در صورت وجود بررسی کنید.

چگونه شیلنگ مناسب را انتخاب می کنید؟

قبل از خرید شیلنگ لاستیکی فلنجدار با قطر بزرگ تقویت شده با سیم، تیم های مهندسی و تدارکات باید وظیفه واقعی را تعیین کنند نه اینکه محصولی را تنها با قطر اسمی انتخاب کنند.

1. رسانه حمل شده را شناسایی کنید

مشخص کنید که آیا شیلنگ آب تمیز، فاضلاب، گل، ماسه، دوغاب معدنی یا مواد دیگر را حمل می کند یا خیر. شامل ترکیب شیمیایی، اندازه ذرات، غلظت مواد جامد و دما. این جزئیات انتخاب ترکیب لاستیکی داخلی و محافظت در برابر سایش را راهنمایی می کند.

2. قطر و جریان مورد نیاز را تأیید کنید

قطر داخلی مورد نیاز را از روی دبی هدف، افت فشار مجاز، مشخصات پمپ و الزامات حمل و نقل مواد تعیین کنید. یک شلنگ بزرگ یا کم اندازه می تواند ناکارآمدی سیستم یا مشکلات عملیاتی ایجاد کند.

3. محدودیت فشار و خلاء ایجاد کنید

فشار کاری معمولی، حداکثر فشار پیش بینی شده، خلاء مکش و هر شرایط گذرا را فراهم کنید. درخواست رتبه بندی مستند برای پیکربندی پیشنهادی. فشار کاری و درجه خلاء نباید تنها از روی ظاهر یا تقویت سیم استنباط شود.

4. Length و Routing را مشخص کنید

طول نصب شده مورد نیاز را اندازه گیری کنید و خم ها، حرکت ها و موقعیت های اتصال را شناسایی کنید. حداقل شعاع خمش سازنده را رعایت کنید و از مسیریابی که باعث پیچ خوردگی، پیچش، کشش بیش از حد یا بارهای متمرکز در فلنج ها می شود، اجتناب کنید.

5. استاندارد فلنج را مطابقت دهید

استاندارد فلنج قابل اجرا، اندازه اسمی، کلاس فشار، الگوی سوراخ پیچ، روکش، مواد و ترتیب آب بندی را تأیید کنید. استانداردهای بالقوه شامل GB، DIN، ANSI، JIS و ASME هستند، اما سازگاری باید با تجهیزات جفت گیری دقیق و الزامات پروژه بررسی شود.

6. شرایط خدمات را ارزیابی کنید

قرار گرفتن در معرض فضای باز، رطوبت، سایش، ضربه، خوردگی، چرخه های عملیاتی و دسترسی مورد انتظار تعمیر و نگهداری را در نظر بگیرید. یک شلنگ از نظر فنی سازگار با محافظ خارجی نامناسب یا ترتیب اتصال نادرست ممکن است همچنان عمر مفید کوتاهی داشته باشد.

برای نقل قول، اطلاعات زیر را آماده کنید:

• قطر داخلی شلنگ و طول کلی مورد نیاز.
• متوسط ​​انتقال و دمای عملیاتی.
• فشار کاری، حداکثر فشار و خلاء مکش.
• استانداردهای فلنج، ابعاد و جزئیات تجهیزات جفت گیری.
• طرح نصب، الزامات خم شدن، و قرار گرفتن در معرض محیطی.
• مقدار، الزامات تحویل، و اسناد بازرسی قابل اجرا.

روش‌های نصب و نگهداری چه اهمیتی دارند؟

نصب صحیح برای دستیابی به عملکرد مورد نظر یک مجموعه شلنگ تقویت شده ضروری است. حتی یک محصول با طراحی خوب ممکن است زمانی که پیچ خورده، بیش از حد خم شده باشد، پشتیبانی ضعیفی داشته باشد یا خارج از محدوده های رتبه بندی شده خود کار کند، پیش از موعد از کار بیفتد.

توصیه های نصب

• قبل از نصب، بدنه شلنگ، سطوح فلنج و سطوح آب بندی را بررسی کنید.
• فلنج های جفت را بدون فشار دادن شیلنگ در موقعیت خود تراز کنید.
• از واشرها و بست‌های سازگار استفاده کنید، پیچ‌ها را طبق روال اعمال محکم کنید.
• از پیچش، بارهای کششی بیش از حد، و خمش های محکم تر از حداقل شعاع مشخص شده جلوگیری کنید.
• در جایی که وزن مجموعه شلنگ یا بارهای خارجی می تواند اتصالات را تحت فشار قرار دهد، پشتیبانی مناسب را ارائه دهید.
• قبل از راه اندازی محدودیت های فشار و خلاء سیستم را بررسی کنید.

بازرسی روتین

• ترک ها، برآمدگی ها، آرماتورهای آشکار، بریدگی ها و تغییر شکل غیرعادی را بررسی کنید.
• اتصالات فلنج را از نظر نشتی، خوردگی، بست های شل شده و آب بندی های آسیب دیده بررسی کنید.
• برای کاهش فشار غیرمنتظره، کاهش جریان یا علائم فروپاشی مکش نظارت کنید.
• سایش را در مناطقی که در معرض ذرات درشت یا تماس مکرر قرار دارند، مرور کنید.
• مجموعه های آسیب دیده را از سرویس خارج کنید و دستورالعمل های بازرسی و تعویض سازنده را دنبال کنید.

فواصل بازرسی باید منعکس کننده شدت عملیات، بحرانی بودن سیستم و رویه های قابل اجرا سایت باشد. بدون در نظر گرفتن سابقه کار و تعمیر و نگهداری واقعی نمی توان عمر ثابتی را تضمین کرد.

سوالات متداول

1. هدف اصلی تقویت سیم فولادی مارپیچ چیست؟

هدف اصلی آن فراهم کردن تکیه گاه محیطی است که به شیلنگ کمک می کند در برابر تغییر شکل به سمت داخل تحت فشار منفی مقاومت کند. این امر به ویژه در سیستم‌های مکش با قطر بزرگ که فرو ریختن شیلنگ می‌تواند جریان را محدود کند، بسیار مهم است.

2. آیا این شیلنگ می تواند هم مکش و هم تخلیه را تحمل کند؟

می توان آن را برای هر دو وظیفه طراحی کرد، اما فشار و خلاء مجاز برای ساخت شیلنگ خاص باید تأیید شود. خریداران باید رتبه‌بندی‌های قابل اجرا را درخواست کنند نه اینکه فرض کنند هر مدل محدودیت‌های عملکردی یکسانی دارد.

3. شلنگ لاستیکی فلنجدار با قطر بزرگ با سیم تقویت شده کدام مواد را می تواند حمل کند؟

بسته به ترکیب لاستیکی و مشخصات مهندسی آن، می توان از آن برای آب، گل، دوغاب، ماسه و مواد معدنی سازگار استفاده کرد. سازگاری شیمیایی، سایندگی ذرات، دما و غلظت مواد جامد باید قبل از انتخاب ارزیابی شوند.

4. آیا ابعاد فلنج قابل تنظیم است؟

جیدونگدا نشان می دهد که تنظیمات فلنج را می توان مطابق با استانداردهای شناخته شده یا نقشه های مشتری سفارشی کرد. ابعاد دقیق، استاندارد فلنج، کلاس فشار و جزئیات اتصال جفت را برای تایید فنی ارائه دهید.

5. چگونه می توانم سایش زودرس شلنگ را کاهش دهم؟

یک ترکیب لاستیکی داخلی مناسب را انتخاب کنید، از محدودیت‌های جریان بیش از حد خودداری کنید، شعاع خمش مشخص شده را دنبال کنید، و نواحی با سایش بالا را به طور منظم بررسی کنید. فشار عملیاتی، مشخصات ذرات منتقل شده و شرایط نصب نیز باید در حد مجاز باقی بماند.

6. چه اطلاعاتی برای درخواست نقل قول مورد نیاز است؟

قطر شلنگ، طول، متوسط، فشار کاری، خلاء مورد نیاز، دما، پیکربندی فلنج، محیط عملیاتی و مقدار سفارش را ارائه دهید. طرح‌ها یا عکس‌های اتصالات موجود می‌توانند به روشن شدن نیازهای رابط کمک کنند.

7. چگونه بفهمم شلنگ برای پروژه من مناسب است؟

مشخصات شیلنگ پیشنهادی را با شرایط عملیاتی پروژه و الزامات اتصال مقایسه کنید. قبل از ثبت سفارش، درجه بندی فشار و خلاء، سازگاری مواد، ابعاد و اسناد بازرسی را با سازنده تأیید کنید.

نتیجه: شیلنگی را مشخص کنید که با شرایط کاری شما مطابقت داشته باشد

یک شیلنگ لاستیکی فلنجدار با قطر بزرگ تقویت شده با سیم می تواند با ترکیب ساخت و ساز لاستیکی انعطاف پذیر، تقویت ساختاری، پشتیبانی از سیم فولادی مارپیچ و اتصالات فلنجی قابل تطبیق، راه حل موثری برای سیستم های مکش و تخلیه نیاز داشته باشد. مناسب بودن آن به تطبیق طرح با محیط حمل شده، جریان مورد نیاز، شرایط فشار و خلاء، هندسه نصب و برنامه نگهداری بستگی دارد.

جیدونگدا گزینه های سفارشی سازی برای ابعاد شلنگ، ساختارهای تقویت کننده، انتخاب مواد و تنظیمات فلنج را برای پشتیبانی از نیازهای مختلف انتقال صنعتی ارائه می دهد. برای بحث در مورد درخواست خود، جزئیات محصول شیلنگ لاستیکی فلنجدار با قطر بزرگ تقویت شده با سیم را بررسی کرده و مشخصات فنی خود را آماده کنید.با ما تماس بگیریدامروز برای بحث در مورد نیازهای پروژه خود، درخواست قیمت مناسب و شناسایی پیکربندی شیلنگ مناسب برای سیستم خط لوله خود کنید.
