چگونه یک اتصال انبساط فلزی موج دار می تواند قابلیت اطمینان سیستم های لوله کشی با دمای بالا را بهبود بخشد

خلاصه مقاله: A اتصال انبساط فلزی موجدارانعطاف پذیری کنترل شده ای را برای لوله های صنعتی در معرض انبساط حرارتی، لرزش، نوسانات فشار و حرکت مکانیکی فراهم می کند. با استفاده از سازه دم از فولاد ضد زنگ راه راه، می تواند جابجایی محوری، جانبی و زاویه ای را جبران کند و در عین حال به کاهش خستگی جوش، نشت فلنج و تغییر شکل مربوط به تنش کمک کند. این راهنما اصل کار، مشخصات کلیدی، گزینه های مواد، کاربردها، عوامل انتخاب و مزایای سیستم های خط لوله را توضیح می دهد.

فهرست مطالب

1. اتصال انبساط فلزی راه راه چیست؟
2. چگونه در لوله کشی صنعتی کار می کند؟
3. مشخصات فنی کلیدی چیست؟
4. مزایای اصلی چیست؟
5. معمولا در کجا استفاده می شود؟
6. چگونه باید محصول مناسب را انتخاب کنید؟
7. سوالات متداول
8. افکار نهایی

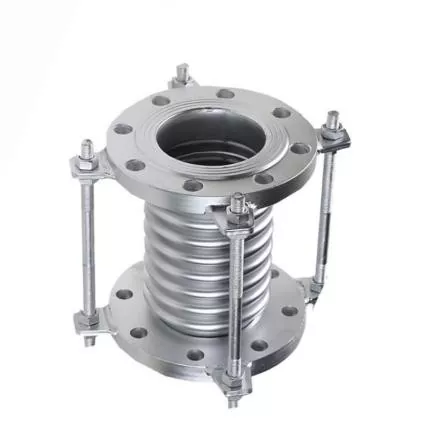

اتصال انبساط فلزی راه راه چیست؟

جیدونگدالوازم الفاتصال انبساط فلزی راه راهطراحی شده برای دادن انعطاف پذیری کنترل شده لوله کشی صنعتی بدون به خطر انداختن ثبات ساختاری. ساختار دم راه راه آن به خط لوله اجازه می دهد تا حرکت ناشی از تغییرات دما، لرزش تجهیزات، نوسانات فشار و استرس مکانیکی را در خود جای دهد.

بر خلاف یک بخش لوله صلب، یک اتصال انبساط یک منطقه عمدا انعطاف پذیر در سیستم لوله کشی ایجاد می کند. هنگامی که یک خط لوله گرم یا سرد می شود، طول و موقعیت آن می تواند تغییر کند. اگر این حرکات مهار شوند، ممکن است تنش بیش از حد در اطراف جوش ها، فلنج ها، شیرها، پمپ ها و تجهیزات متصل جمع شود. یک اتصال انبساط فلزی با مهندسی مناسب به جذب این حرکات قبل از تبدیل شدن به بارهای آسیب رسان کمک می کند.

برای خریدارانی که اتصالات انبساط فلزی صنعتی را ارزیابی می کنند، مواد دم، الزامات حرکت، درجه بندی فشار، محدوده دما، روش اتصال و محیط نصب باید با هم در نظر گرفته شوند.

چگونه در لوله کشی صنعتی کار می کند؟

اصل عملیات مبتنی بر تغییر شکل الاستیک کنترل شده دم فلزی موجدار است. پیچش‌های متعدد به دم‌ها اجازه می‌دهند که هنگام حرکت لوله‌های متصل خم شوند، در حالی که ساختار فلزی مرز فشار را حفظ می‌کند.

جبران انبساط حرارتی

خطوط لوله با دمای بالا با افزایش دمای فرآیند منبسط می شوند و با کاهش آنها منقبض می شوند. در سیستم های بخار، دیگ بخار، مواد شیمیایی، روغن و سیال حرارتی، چرخه های دمایی مکرر می تواند حرکت قابل توجهی ایجاد کند. دم‌های موجدار این جابجایی را جذب می‌کنند و تنش وارد شده به بخش‌های صلب لوله را کاهش می‌دهند.

جبران مکانیکی و ارتعاش

تجهیزات صنعتی مانند پمپ ها، کمپرسورها، فن ها، توربین ها و ماشین آلات دوار می توانند لرزش را به لوله های متصل وارد کنند. یک اتصال انبساط با طراحی مناسب می تواند حرکت کنترل شده را در خود جای دهد و به جلوگیری از انتقال مستقیم ارتعاش از طریق اتصالات لوله صلب کمک کند.

حرکت چند جهته

بسته به طراحی سیستم، اتصالات انبساط فلزی می توانند سه دسته حرکت اصلی را جبران کنند:

• حرکت محوری:فشرده سازی یا گسترش در امتداد محور لوله.
• حرکت جانبی:جابجایی جانبی بخش های لوله متصل
• حرکت زاویه ای:حرکت چرخشی بین بخش های لوله کشی متصل

مشخصات فنی کلیدی چیست؟

انتخاب یک درز انبساط باید با شرایط واقعی عملیاتی شروع شود و نه صرفاً انتخاب اندازه اسمی لوله. اطلاعات محصول JIDONGDA دم‌های فولادی ضد زنگ را با مواد مختلف و پیکربندی‌های اتصال برای کاربردهای صنعتی پوشش می‌دهد.

فشار واقعی، دما، حرکت، فرکانس چرخه و نیازهای خستگی باید برای هر پروژه تأیید شود. هنگامی که تنظیمات استاندارد شرایط نصب را برآورده نمی کنند، می توان طرح های سفارشی را در نظر گرفت.

مزایای اصلی چیست؟

1. عملکرد قابل اعتماد در دماهای بالا

دم‌های فلزی مخصوصاً برای کاربردهایی که دما از محدوده عملکرد عملی بسیاری از اجزای انعطاف‌پذیر معمولی فراتر می‌رود، مناسب هستند. بسته به انتخاب مواد و طراحی، ساخت و ساز فولاد ضد زنگ می تواند محیط های حرارتی درخواستی را پشتیبانی کند.

2. کاهش استرس خط لوله

حرکت حرارتی می تواند به تدریج بارهای زیادی را در نقاط ثابت و اتصالات تجهیزات ایجاد کند. با ارائه انعطاف پذیری کنترل شده، مفصل انبساط به توزیع مجدد حرکت و کاهش تمرکز استرس در مناطق بحرانی کمک می کند.

3. مقاومت بهتر در برابر لرزش

در جایی که ماشین‌ها لرزش مداوم یا متناوب ایجاد می‌کنند، یک اتصال فلزی انعطاف‌پذیر می‌تواند به جداسازی حرکت بین تجهیزات و لوله‌کشی کمک کند. هنگامی که اتصال به درستی انتخاب و نصب شده باشد، این می تواند به بهبود پایداری سیستم کمک کند.

4. گزینه های نصب انعطاف پذیر

پیکربندی‌های رزوه‌دار، فلنج‌دار و جوش‌کاری شده، ادغام اتصالات انبساط را در معماری‌های مختلف خطوط لوله ممکن می‌سازد. محصولات رزوه ای با قطر کوچک می توانند در اطراف اتصالات تجهیزات فشرده مفید باشند، در حالی که طرح های فلنجی و جوشی می توانند برای سیستم های لوله کشی صنعتی بزرگتر مناسب باشند.

5. عملکرد چرخه ای بلند مدت

لوله‌کشی صنعتی ممکن است هزاران چرخه گرمایش و سرمایش را در طول عمر خود تجربه کند. بنابراین، هندسه صحیح دم، انتخاب مواد، کیفیت شکل دهی و کنترل حرکت برای دستیابی به عملکرد خستگی قابل اعتماد مهم هستند.

معمولا در کجا استفاده می شود؟

اتصال انبساط فلزی موجدار در هر جایی که لوله های صلب باید جابجایی حرارتی یا حرکت مکانیکی را داشته باشند ارزشمند است. مناطق کاربرد معمولی عبارتند از:

• خطوط لوله فرآوری پتروشیمی
• نیروگاه های تولید برق
• سیستم های بخار و دیگ بخار
• سیستم های HVAC با دمای بالا
• تجهیزات کوره های صنعتی
• تاسیسات فرآوری نفت و گاز
• خطوط لوله فرآوری شیمیایی
• سیستم های مهندسی دریایی
• اتصالات تجهیزات مکانیکی
• سیستم های انتقال سیال در دمای بالا

به عنوان مثال، یک خط لوله بخار که دیگ بخار را به تجهیزات پایین دست متصل می کند، می تواند در طول راه اندازی انبساط حرارتی قابل توجهی را تجربه کند. بدون جبران حرکت کافی، این انبساط می تواند بارهای اضافی را بر روی تکیه گاه های لوله و نازل های تجهیزات وارد کند. یک اتصال انبساط دمی که به درستی مهندسی شده است، منطقه مشخصی را فراهم می کند که این حرکت می تواند رخ دهد.

چگونه باید محصول مناسب را انتخاب کنید؟

انتخاب محصول باید بر اساس داده های مهندسی باشد تا ظاهر یا قطر اسمی به تنهایی. قبل از درخواست قیمت، خریداران باید اطلاعات زیر را آماده کنند:

1. قطر اسمی لوله:اندازه DN و ابعاد اتصال مورد نیاز را شناسایی کنید.
2. دمای عملیاتی:دماهای نرمال، حداقل و حداکثر را مشخص کنید.
3. فشار عملیاتی:فشار کاری معمولی و حداکثر را شامل شود.
4. الزامات حرکت:حرکت محوری، جانبی یا زاویه ای مورد انتظار را تعریف کنید.
5. رسانه:مشخص کنید که آیا سیستم بخار، آب، نفت، گاز، مواد شیمیایی یا سیال دیگری را حمل می کند.
6. مواد مورد نیاز:SS304، SS316، SS321 یا آلیاژ مناسب دیگری را با توجه به محیط انتخاب کنید.
7. روش اتصال:تعیین کنید که آیا انتهای رزوه ای، فلنجی یا جوشی مورد نیاز است.
8. شرایط نصب:فضای موجود، تکیه گاه لوله ها، راهنماها، لنگرها و اتصالات تجهیزات را در نظر بگیرید.

همچنین مهم است که یک اتصال انبساط را از یک اتصال دهنده انعطاف پذیر عمومی تشخیص دهید. اتصالات انبساط بر اساس نیازهای حرکتی و خستگی خاص طراحی می شوند، بنابراین هندسه دم و محدودیت های سیستم باید به عنوان بخشی از طراحی کامل لوله ها ارزیابی شوند.

سوالات متداول

Q1: هدف اصلی اتصال انبساط فلزی موجدار چیست؟

هدف اصلی آن جبران انبساط حرارتی و حرکت مکانیکی کنترل شده در سیستم های لوله کشی و در عین حال کاهش تنش منتقل شده به اجزای صلب است.

Q2: آیا می توان از اتصالات انبساط فلزی برای خطوط لوله بخار استفاده کرد؟

بله. اتصالات انبساط دم از فولاد ضد زنگ معمولاً در لوله کشی بخار و دیگ بخار اعمال می شود، مشروط بر اینکه مواد انتخابی، درجه فشار، درجه حرارت و ظرفیت حرکت با شرایط عملیاتی مطابقت داشته باشد.

Q3: چه موادی معمولا استفاده می شود؟

گزینه های رایج عبارتند از SS304، SS316، و فولاد ضد زنگ SS321. آلیاژهای سفارشی نیز ممکن است زمانی در نظر گرفته شوند که مقاومت در برابر خوردگی بالاتر یا شرایط عملیاتی تخصصی به آنها نیاز داشته باشد.

Q4: آیا اتصالات انبساط رزوه ای برای خطوط لوله کوچک مناسب هستند؟

بله. پیکربندی های رزوه ای مخصوصاً برای لوله کشی با قطر کمتر، اتصالات تجهیزات و تأسیساتی که فضا محدود است مناسب هستند.

Q5: تفاوت بین حرکت محوری، جانبی و زاویه ای چیست؟

حرکت محوری در امتداد محور لوله، حرکت جانبی به سمت و حرکت زاویه ای شامل چرخش بین بخش های لوله متصل است. نوع حرکت مورد نیاز باید قبل از انتخاب درز انبساط مشخص شود.

Q6: آیا می توان محصول را سفارشی کرد؟

بله. بسته به نیاز پروژه، سفارشی‌سازی می‌تواند شامل درجه مواد، اندازه، درجه فشار، پیکربندی اتصال و سایر پارامترهای مهندسی باشد.

افکار نهایی

به درستی مهندسی شده استاتصال انبساط فلزی راه راهمی تواند نقش مهمی در محافظت از لوله کشی صنعتی در برابر انبساط حرارتی، ارتعاش، جابجایی مکانیکی و تنش انباشته ایفا کند. با دم‌های فولادی ضد زنگ، گزینه‌های اتصال متعدد و پارامترهای مهندسی قابل تنظیم، می‌توان آن را با برنامه‌های کاربردی در سراسر تولید برق، پتروشیمی، پردازش شیمیایی، HVAC، دریایی و سیالات با دمای بالا تطبیق داد. JIDONGDA از راه حل های اتصال انبساط فلزی سفارشی بر اساس اندازه، مواد، فشار، دما، حرکت و الزامات اتصال خاص پروژه پشتیبانی می کند. اگر در حال انتخاب یک اتصال انبساط برای نصب جدید یا جایگزینی یک جزء موجود هستید،با ما تماس بگیریدبرای بحث در مورد شرایط عملیاتی خود و درخواست راه حل صنعتی مناسب.
