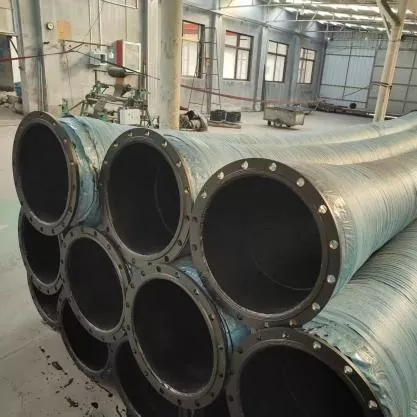

شیلنگ لاستیکی با قطر بزرگ مارپیچ تقویت شده با سیم فولادی

شیلنگ لاستیکی با قطر بزرگ تقویت شده با سیم مارپیچی فولادی JIDONGDA برای کاربردهای سنگین طراحی شده است که با فشار بالا، نرخ جریان بالا و بارهای ضربه ای قابل توجه مشخص می شود. ساختار آن دارای یک ساختار تقویتی چند لایه ساخته شده از سیم فولادی با مقاومت بالا همراه با لاستیک کامپوزیت با کارایی بالا است. تمام اجزا از طریق یک فرآیند ولکانیزاسیون در دمای بالا تشکیل می شوند. این امر عملکرد پایدار و بادوام را در محیط‌های سخت مانند معادن، مناطق ساحلی و سایت‌های ساخت و ساز در فضای باز تضمین می‌کند.

شیلنگ لاستیکی با قطر بزرگ تقویت شده با سیم فولادی، انعطاف پذیری عالی را با ظرفیت باربری بالا ترکیب می کند. ارتعاشات تجهیزات را جذب می کند، ناهماهنگی های نصب و انبساط یا انقباض حرارتی را جبران می کند و در برابر افزایش فشار داخلی ثابت و همچنین ضربه های خارجی مقاومت می کند. در مقایسه با شیلنگ های لاستیکی تقویت شده با پارچه استاندارد، این محصول مزایای قابل توجهی را ارائه می دهد: مقاومت در برابر فروپاشی خلاء، پایداری ابعادی (مقاومت در برابر کشش) و مقاومت در برابر سایش بالا. این امر آن را به یک جزء حیاتی از خطوط لوله صنعتی در مقیاس بزرگ تبدیل می کند که برای انتقال دوغاب و مواد فله در فواصل طولانی طراحی شده اند.

ساختار چند لایه و مزایای کلیدی

1. لایه کاری داخلی مقاوم در برابر سایش

ساخته شده از ترکیبی از لاستیک طبیعی و مصنوعی بسیار مقاوم در برابر سایش، لایه داخلی صاف مقاومت جریان را به حداقل می رساند. در برابر فرسایش و سایش ناشی از ذرات شن و ماسه مقاومت می کند و در هنگام تماس با موادی مانند سنگ معدنی، سیلت دریایی و رسوبات خاکستر سایش دیواره داخلی را کاهش می دهد.

2. لایه تقویت کننده سیم فولادی مارپیچ

چند رشته سیم فولادی با استحکام بالا به صورت مارپیچی در یک زاویه ثابت پیچیده می شوند و چارچوب باربری اولیه را تشکیل می دهند که چهار عملکرد کلیدی را انجام می دهد:

- فشار نامی را افزایش می دهد

- مقاومت بالا در برابر فشار منفی را تضمین می کند و از فروپاشی در حین عملیات مکش جلوگیری می کند

- انبساط شعاعی بدنه شلنگ تحت فشار را محدود می کند

- پایداری کلی ساختار و مقاومت در برابر ضربه را افزایش می دهد

3. لایه بافر میانی

یک لایه لاستیکی الاستیک که بین لایه تقویت کننده و پوشش لاستیکی خارجی قرار دارد. تاثیر نوسانات فشار آنی را از بین می برد، خطر جدا شدن لایه ها را کاهش می دهد و مقاومت در برابر خستگی را در طول پمپاژ سیال سیکلی طولانی مدت بهبود می بخشد.

4. لایه محافظ بیرونی مقاوم در برابر آب و هوا

یک پوشش لاستیکی خارجی اصلاح شده و مقاوم در برابر پیری که برای مقاومت در برابر عوامل خارجی مختلف طراحی شده است: تخریب اشعه ماوراء بنفش در اثر قرار گرفتن در معرض محیط، ترک خوردگی ازن در مناطق صنعتی، خوردگی اسپری نمک در مناطق ساحلی، و سایش مکانیکی در هنگام بلند کردن و نصب.

حوزه های کاربردی کلیدی

1. سیستم های حمل و نقل صنعت معدن: حمل و نقل دوغاب معدنی، باطله، دوغاب زغال سنگ، و مواد پردازش. مناسب برای پمپاژ دوغاب با محتوای ماسه بالا و عملیات خلاء.

2. لایروبی بندر و احیای زمین: با خطوط لوله لایروبی برای حمل شن و ماسه دریایی، سیلت رودخانه و مواد پرکننده استفاده می شود. پیکربندی خط لوله شناور در دسترس برای عملیات دریایی.

3. صنعت نفت و گاز: حمل و نقل گل حفاری، سیالات در گردش صنعتی و مواد مرتبط.

4. ماشین آلات مهندسی و ایستگاه های پمپاژ: اتصالات خط لوله برای لایروبی های بزرگ، پمپ های آب صنعتی و تجهیزات سنگین. میرایی ارتعاش در حین کار

5. بخش انرژی و محیط زیست: گردش دوغاب برای گوگرد زدایی نیروگاه، انتقال خاکستر/سرباره کوره، و لوله کشی تصفیه زباله های صنعتی.

6. صنعت متالورژی: حمل و نقل مداوم پودرهای معدنی بسیار ساینده و رسانه های ذوب دانه ای.

ویژگی های کلیدی محصول

1. ساخت و ساز سیم فولادی مارپیچ چند لایه که مقاومت بالایی در برابر فشار و ضربه ایجاد می کند.

2. مقاومت در برابر فشار منفی عالی. برای هر دو کاربرد مکش و تخلیه مناسب است و از فرو ریختن شیلنگ در خلاء جلوگیری می کند.

3. قابلیت تولید با قطر بزرگ. مقاومت سیال کم کارایی حمل و نقل بالاتر را تضمین می کند.

4. انعطاف پذیری بالا و قابلیت های جبران. لرزش تجهیزات را جذب می کند و غلظت تنش را در سیستم لوله کشی حذف می کند.

5. یکپارچه مقاومت در برابر سایش و آب و هوا. عمر سرویس قابل اعتماد را در محیط های خشن مانند معادن و سکوهای دریایی تضمین می کند.

6. هزینه های نگهداری کم. سهولت نصب، برداشتن و جایگزینی اتصالات در محل، خرابی تجهیزات را به حداقل می رساند.

گزینه های پیکربندی سفارشی

1. پوشش داخلی پلی اورتان (PU) تقویت شده.

2. طراحی تخصصی فوق العاده مقاوم در برابر سایش برای پمپاژ دوغاب معدنی.

3. نسخه مقاوم در برابر حرارت (برای عملکرد مداوم در دمای بالای 120 درجه سانتیگراد).

4. ترکیب لاستیکی مقاوم در برابر روغن.

5. طراحی ضد استاتیک و ضد انفجار.

6. سیستم شناوری یکپارچه (شیلنگ شناور).

7. فلنج های استاندارد ANSI، DIN، JIS یا BS.

8. کوپلینگ های اتصال سریع جهانی.

مزایای رقابتی

✔ ساخت و ساز مقاوم با تقویت چند لایه با مارپیچ سیم فولادی با مقاومت بالا

✔ مقاومت عالی در برابر فشار مثبت و خلاء

✔ مناسب برای استفاده در کاربردهای حمل و نقل صنعتی متنوع و خواستار

✔ قابلیت تولید محصولات سفارشی با قطر بزرگ برای شرایط عملیاتی شدید

✔ خدمات جامع تولید OEM و ODM

✔ تجربه گسترده در تامین تجهیزات برای پروژه های مهندسی داخلی و بین المللی

نمونه ای از اجرای پروژه مهندسی

مثال 1: پروژه احیای زمین در یک بندر دریایی (آسیای جنوب شرقی)

الزامات پروژه: یک خط لوله دریایی به طول 12 کیلومتر برای احیای زمین مورد نیاز بود که برای حمل و نقل مداوم ماسه دریایی مخلوط با پوسته و شن خرد شده طراحی شده بود. شیلنگ‌های مکش و تخلیه شناور با قطر بزرگ باید در برابر اسپری نمک مقاومت کرده و تحت شرایط مکش (فشار منفی) کار می‌کردند.

راه حل JIDONGDA: شیلنگ های لاستیکی شناور تقویت شده با سیم فولادی DN600 دارای لایه لاستیکی بیرونی بسیار مقاوم در برابر خوردگی (درجه دریایی) و فلنج های استاندارد DIN.

نتایج عملیاتی: 24 ماه کار مداوم بدون تغییر شکل شلنگ (مسطح شدن) و بدون ترک خوردگی لایه لاستیکی بیرونی به دلیل قرار گرفتن در معرض اسپری نمک. فرکانس تعویض در مقایسه با شیلنگ های لایروبی معمولی 70 درصد کاهش یافت. این محصولات با موفقیت بازرسی های کیفیت مستقل را برای کاربردهای مهندسی دریایی گذراندند و به انتخاب ترجیحی پیمانکار تبدیل شدند.

سوالات متداول

Q1: حداکثر درجه فشار منفی برای شیلنگ لاستیکی با قطر بزرگ تقویت شده با سیم فولادی JIDONGDA چقدر است؟ آیا برای عملیات مکش طولانی مدت در لایروبی مناسب هستند؟

پاسخ: مدل های استاندارد فشار منفی 0.09- مگاپاسکال را بدون تغییر شکل تحمل می کنند، در حالی که مدل های سفارشی با ساختارهای مارپیچی تقویت شده می توانند تحت شرایط خلاء عمیق تا 0.098- مگاپاسکال کار کنند. آنها برای عملیات مکش و تخلیه، از جمله لایروبی در مسافت های طولانی و حمل و نقل باطله معدن، کاملاً مناسب هستند. المان های شناوری اضافی را می توان برای حمل و نقل دریایی در مسافت های طولانی نصب کرد.

Q2: چه گزینه هایی برای کار با محیط های با دمای بالا، روغنی یا قابل اشتعال/منفجره موجود است؟

A: سه نوع راه حل تخصصی ارائه می شود: طرح های مقاوم در برابر دمای بالا (برای عملکرد مداوم بالای 120 درجه سانتیگراد). محصولات ساخته شده از لاستیک کامپوزیت مقاوم در برابر روغن مبتنی بر لاستیک نیتریل (NBR) برای حمل و نقل نفت خام، روغن های هیدرولیک یا حلال های آلی. و طرح های ضد الکتریسیته ساکن و ضد انفجار مهندسی شده برای از بین بردن الکتریسیته ساکن تولید شده توسط اصطکاک رسانه ای (مناسب برای جابجایی فرآورده های نفتی قابل اشتعال). گزارش‌های آزمایشی که ویژگی‌های مواد و ویژگی‌های عملکرد را پوشش می‌دهند برای همه محصولات تخصصی ارائه می‌شوند.

Q3: محصولات با کدام استانداردهای بین المللی برای کوپلینگ ها سازگار هستند؟ آیا کارخانه JIDONGDA می تواند واحدهای مونتاژ کامل را تامین کند؟

پاسخ: شیلنگ ها با چهار استاندارد اصلی فلنج (ANSI، DIN، JIS، BS) و همچنین انواع مختلف کوپلینگ های اتصال سریع سازگار هستند. ما یک راه حل جامع ارائه می دهیم که شامل برش، فشار دادن فلنج، مونتاژ ولکانیزاسیون یکپارچه و آزمایش هیدرواستاتیک است. محصولات نهایی - کامل با اتصالات - مستقیماً به سایت تحویل داده می شود و نیاز به پردازش بیشتر توسط مشتری را از بین می برد و خطر نشتی در نقاط اتصال خارجی را کاهش می دهد.
