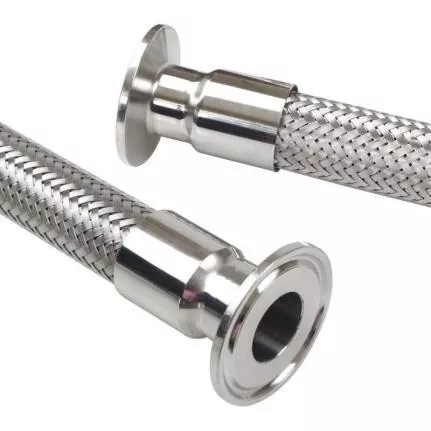

شیلنگ فلزی بافته شده با سیم فولادی

شیلنگ فلزی بافته شده با سیم فولادی JIDONGDA به طور خاص برای سیستم های حمل و نقل مایع و گاز که نیاز به مقاومت در برابر ارتعاش، توانایی سازگاری با ناهماهنگی، و دوام در شرایط دما و فشار شدید دارند، طراحی شده است. برخلاف شیلنگ‌های لاستیکی استاندارد یا لوله‌های سفت و سخت، این محصول انعطاف‌پذیری یک لوله فلزی موجدار را با مقاومت فشاری که توسط یک قیطان سیمی ارائه می‌شود ترکیب می‌کند. این امکان حل مسائل رایج صنعتی مانند مشکلات نصب، خرابی لوله‌های صلب ناشی از ارتعاش و عمر کوتاه شیلنگ‌های سنتی را فراهم می‌کند.

محصولات به طور کامل با استانداردهای بین المللی از جمله GB/T 14525، ISO 10380 و EJMA مطابقت دارند. به لطف فرآیندهای تولید تصفیه شده و سیستم کنترل کیفیت جامع، محصولات ما مطابق با استانداردهای صنعتی جهانی هستند و برای کار در چالش‌برانگیزترین محیط‌ها مناسب هستند.

طراحی محصول و مزایای مواد

1. لایه راه راه داخلی

این لایه از لوله های راه راه (مواد: فولاد ضد زنگ نمرات 304، 316 یا 316L) ساخته شده است، این لایه مقاومت در برابر خوردگی و پایداری عملکرد عالی را در دماهای بالا و پایین ارائه می دهد، در حالی که جریان بدون مانع محیط را بدون خطر گرفتگی تضمین می کند. ساختار موجدار انعطاف‌پذیر آن جابجایی‌ها را در سطوح مختلف (محوری، جانبی و زاویه‌ای) در خود جای می‌دهد و با تغییر شکل‌های خط لوله بدون به خطر انداختن راندمان حمل‌ونقل سازگار است.

2. لایه تقویتی بافته سیمی

متشکل از یک لایه محافظ سیم بافته شده از جنس استنلس استیل تک یا دوتایی است که مقاومت فشاری شلنگ و یکپارچگی ساختاری را به طور قابل توجهی افزایش می دهد. قیطان تنگ انبساط شیلنگ داخلی را تحت فشار بالا محدود می‌کند، در برابر ضربه‌های مکانیکی خارجی محافظت می‌کند و ارتعاشات خط لوله را کاهش می‌دهد، در نتیجه از آسیب شلنگ و نشت رسانه در طول کارکرد طولانی‌مدت جلوگیری می‌کند.

ویژگی ها و مزایای کلیدی محصول

1. مقاومت حرارتی استثنایی: محدوده دمای عملیاتی از -196 درجه سانتیگراد تا +600 درجه سانتیگراد. قادر به انتقال مطمئن رسانه های تخصصی (مانند LNG برودتی، بخار با دمای بالا، روغن داغ) در شرایط عملیاتی شدید.

2. ایمنی و دوام فشار بالا: محدوده فشار عملیاتی 6 تا 250 بار با ضریب ایمنی انفجار 3:1. مقاوم در برابر افزایش فشار ناگهانی، از بین بردن خطر پارگی خط لوله.

3. لرزش موثر و حفاظت از تجهیزات: ارتعاشات مداوم پمپ ها، کمپرسورها و سایر تجهیزات را جذب می کند. فشار وارد بر سیستم لوله کشی را کاهش می دهد. از تجهیزات کمکی محافظت می کند و عمر کلی سیستم را افزایش می دهد.

4. جبران خودکار انبساط و انقباض حرارتی: به طور خودکار جابجایی های ناشی از نوسانات دما را جبران می کند، تنش خط لوله را کاهش می دهد و از ترک خوردگی یا نشت مفصل جلوگیری می کند.

5. مقاومت در برابر خوردگی و پیری: ساخته شده از فولاد ضد زنگ با درمان ترشی و غیرفعال سازی. مقاوم در برابر اسیدها، قلیاها و نمک ها، محصولات را برای استفاده در محیط های تهاجمی صنایع شیمیایی و دارویی مناسب می کند.

6. انعطاف پذیری نصب و سفارش سفارشی: از روش های مختلف اتصال صنعتی (فلنجی، رزوه ای، جوشی، اتصال سریع) پشتیبانی می کند. امکان سفارشی سازی طول شلنگ، تعداد لایه های قیطان و طراحی مونتاژ برای برآورده کردن نیازهای پروژه خاص را فراهم می کند.

سیستم کنترل کیفیت دقیق

1. آزمایش وضعیت خدمات شبیه سازی شده

آزمایش‌های جامع (شامل قرار گرفتن در معرض فشار داخلی، شبیه‌سازی ارتعاش مداوم، جابجایی محوری، خمش مکرر، و شبیه‌سازی انبساط/انقباض حرارتی) شرایط عملیاتی صنعتی طولانی‌مدت را در دنیای واقعی تکرار می‌کنند.

2. پارامترهای کنترل کلیدی

مهندسان حرفه ای پایداری بخش راه راه، یکپارچگی قیطان، کیفیت جوش، نشتی و قابلیت اطمینان اتصالات اتصال را در هر مرحله از تولید نظارت می کنند و اطمینان حاصل می کنند که هیچ محصول معیوب به دست مشتری نمی رسد.

3. تست تخصصی عملکرد پویا

آزمایش ضربه: نوسانات فشار و تنش های مکانیکی ترکیبی را برای تأیید پایداری ساختاری، استحکام خستگی و دوام شبیه سازی می کند.

تست استحکام اتصالات: آزمایش کشش و بار جوش ها و مجموعه های اتصال برای اطمینان از اتصال ایمن، نشتی و سطح بالایی از ایمنی سازه.

حوزه های کاربردی کلیدی

1. بخش انرژی: تجهیزات تولید برق، سیستم های حمل و نقل بخار، تجهیزات LNG و پروژه های زیرساخت انرژی.

2. صنایع شیمیایی: کارخانه های تولید مواد شیمیایی، حمل و نقل محیط های خورنده (اسیدها، قلیاها)، و سیستم های لوله کشی کارخانه های شیمیایی.

3. سیستم های HVAC: تجهیزات گرمایش، تهویه، و تهویه مطبوع. دیگهای بخار صنعتی; و سیستم های تهویه و گرمایش ساختمان.

4. ساخت دقیق: فرآوری مواد غذایی، تولید دارو، و حمل و نقل مایعات در تجهیزات دقیق.

5. تجهیزات مکانیکی: اتصالات پمپ و کمپرسور، سیستم های هیدرولیک و لوله کشی تجهیزات صنعتی.

نمونه های کاربردی صنعتی

مثال 1: ارتقاء خط لوله سیستم خنک کننده در یک کارخانه تولید نیمه هادی

یک مرکز بزرگ تولید ویفر نیمه هادی با مشکلاتی با سایش و ترک زودرس شلنگ های خنک کننده PVC استاندارد ناشی از دماهای بالا و لرزش تجهیزات مواجه شد. پس از جایگزینی آنها با شیلنگ های فلزی سیم بافته از جنس استنلس استیل JIDONGDA DN85 304، این سیستم می تواند شیفت های انبساط/انقباض حرارتی ±30 میلی متر را در خود جای دهد. شیلنگ ها به طور موثر ارتعاش تجهیزات را جذب کردند و مسائل مربوط به نشت آب و تخریب مواد را به طور کامل حل کردند. این تجهیزات به مدت 27 ماه به طور مداوم بدون نشتی یا آسیب ساختاری کار کردند و به طور قابل توجهی ثبات فرآیند تولید را افزایش دادند.

مثال 2: پروژه انتقال بخار با دمای بالا در یک کارخانه شیمیایی

یک کارخانه شیمیایی در جنوب شرقی چین خطوط لوله بخار را در دمای 280 درجه سانتیگراد اداره می کرد که در معرض چرخه های انبساط و انقباض حرارتی مکرر قرار داشتند. لوله های صلب سنتی مستعد ترک خوردگی تنشی بودند، در حالی که شیلنگ های استاندارد فاقد مقاومت کافی در برابر دما و فشار بالا بودند. در این پروژه از شیلنگ های فلزی دولایه سیمی بافته شده سفارشی JIDONGDA استفاده شد. به دلیل مقاومت بالای حرارتی و توانایی جبران جابه‌جایی، شیلنگ‌ها به مدت یک سال بدون نشتی کار می‌کنند و به طور قابل‌توجهی فرکانس تعمیر و نگهداری و کاهش هزینه‌های عملیاتی را کاهش می‌دهند.

مشخصات فنی

سوالات متداول

Q1: چه نمرات فولاد ضد زنگ برای شیلنگ های فلزی JIDONGDA استفاده می شود، و چگونه می توانم مناسب را انتخاب کنم؟

پاسخ: ما سه ماده استاندارد را ارائه می دهیم: 304، 316، و 316L. درجه 304 تعادل بهینه هزینه و عملکرد را ارائه می دهد و آن را برای کاربردهای صنعتی عمومی (آب، گاز) مناسب می کند. درجه 316 مقاومت در برابر خوردگی عالی را در محیط های اسیدی و قلیایی ارائه می دهد و آن را برای صنایع شیمیایی و کاربردهای دریایی ایده آل می کند. درجه 316L یک ماده بسیار کم کربن است که برای استفاده در محیط های بسیار تهاجمی و در دماهای بسیار بالا طراحی شده است. ساخت با استفاده از مواد دیگر در صورت درخواست در دسترس است.

Q2: آیا می توان از شیلنگ های فلزی بافته شده با سیم فولادی JIDONGDA برای انتقال بخار با دمای بالا در مدت زمان طولانی استفاده کرد؟

پاسخ: بله، می توانند. این محصول برای عملکرد در دمای بالا بهینه شده است و برای انتقال بخار و محیط های با دمای بالا در محدوده دمایی -196 درجه سانتیگراد تا +600 درجه سانتیگراد مناسب است. بافته سیم فولادی دولایه پایداری را تحت فشار بالا تضمین می کند، در حالی که جوشکاری دقیق از نشت بخار جلوگیری می کند. این محصول به طور گسترده در دیگهای بخار صنعتی و سیستم های بخار نیروگاه استفاده می شود و عملکرد قابل اعتماد و بادوام را تضمین می کند.

Q3: آیا JIDONGDA تولید سفارشی شیلنگ های فلزی را ارائه می دهد؟

A: بله، ما طیف کاملی از خدمات طراحی و ساخت سفارشی را ارائه می دهیم. طول شلنگ، تعداد لایه‌های قیطان، انواع اتصالات انتهایی و طراحی محصول، همگی می‌توانند بر اساس طرح‌بندی لوله‌کشی خاص، و همچنین فشار، دما و نیازهای رسانه تنظیم شوند. ما با بهره گیری از امکانات تولید خود و تیمی از مهندسین واجد شرایط، راه حل های جامعی را ارائه می کنیم که برای برآورده ساختن کلیه الزامات نصب و عملیات برای طیف گسترده ای از پروژه های پیچیده صنعتی طراحی شده است.
