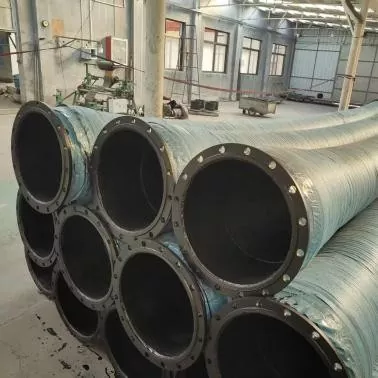

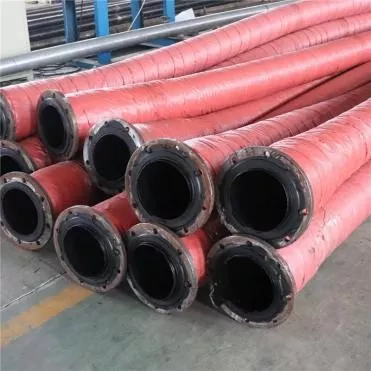

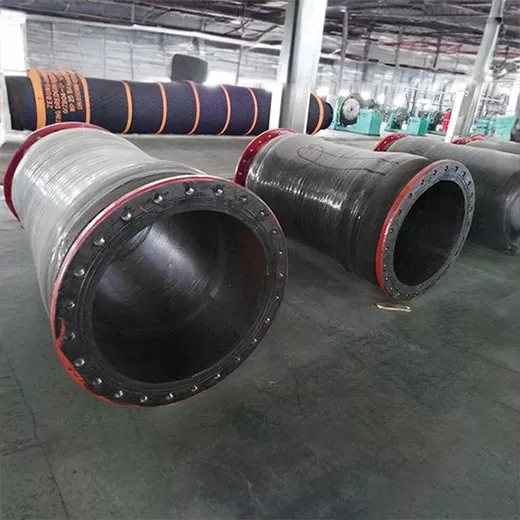

شلنگ دوغاب تهیلنگ با قطر بزرگ

شلنگ دوغاب با قطر بزرگ JIDONGDA به طور خاص برای حمل و نقل مواد در مسافت های طولانی و با سرعت جریان بالا در معادن طراحی شده است. در مقایسه با لوله های فولادی سنتی، شیلنگ انعطاف پذیرتر، مقاوم در برابر ضربه است، لرزش خط لوله را به میزان قابل توجهی کاهش می دهد و نصب در محل را ساده می کند.

سناریوهای قابل اجرا شامل تخلیه دوغاب در کارخانه‌های فرآوری مواد معدنی، پر کردن سد باطله، پر کردن معادن زیرزمینی، حمل و نقل گل لایروبی، بارگیری و تخلیه پودر معدنی بندری، و حمل و نقل انواع مخلوط‌های صنعتی جامد و مایع است. با استفاده از قابلیت های تولید سفارشی کارخانه محلی خود، می توانیم راه حل های خط لوله یک مرحله ای را برای شرکت های معدنی و پیمانکاران مهندسی در سراسر جهان ارائه دهیم.

ساختار و مواد محصول

شلنگ دوغاب باطله با قطر بزرگ: هر لایه به طور یکپارچه در دمای بالا قالب گیری شده و ولکانیزه می شود و خطر لایه برداری را از بین می برد. این با تجهیزات پمپاژ مختلف سازگار است و دارای چندین اتصال است:

1. لایه لاستیکی داخلی: لاستیک طبیعی مقاوم در برابر سایش / لاستیک مصنوعی مقاوم در برابر سایش بالا (NR/SBR/PU اختیاری؛ روکش PU برای باطله های سخت با سیلیس بالا مناسب است و مقاومت به سایش را ارائه می دهد)

2. لایه تقویت کننده: پرده الیافی چند لایه با استحکام بالا + اسکلت مارپیچی سیم فولادی، فشار را به طور مساوی توزیع می کند، از فروپاشی در شرایط فشار منفی جلوگیری می کند.

3. لایه لاستیکی بیرونی: لاستیک مصنوعی مقاوم در برابر آب و هوا، مقاوم در برابر ازن و مقاوم در برابر اشعه ماوراء بنفش، مقاوم در برابر قرار گرفتن در معرض فضای باز و خوردگی شیمیایی در مناطق معدن.

4. اتصال دهنده های اختیاری: فلنج های استاندارد، کوپلینگ های سریع و انتهای فلزی سفارشی بر اساس نقشه ها

تست عملکرد و کنترل کیفیت

1. تست مقاومت در برابر سایش: 72 ساعت سایش مداوم با ملات ماسه کوارتز، کاهش جرم ≤ 0.05 گرم

2. فشار ترکیدگی: فشار ترکیدگی به 3 تا 4 برابر فشار کاری می رسد و می تواند در برابر ضربه های فشار لحظه ای مقاومت کند.

3. خستگی پالس: 20 سیکل فشار 10000 بدون ترک خوردگی، لایه لایه شدن یا تغییر شکل

4. عملکرد خمشی: بدون شکستگی یا لایه لایه شدن در حداقل شعاع خمشی

5. مقاومت رسانه ای: عملکرد پایدار در محیط های اسیدی و قلیایی دوغاب (pH 2-12)

جدول پارامترهای مدل و مشخصات

مزایای اصلی

1. مقاوم در برابر سایش و عمر طولانی: فرمول لاستیکی داخلی منحصر به فرد با مقاوم در برابر سایش به طور قابل توجهی از دست دادن فرسایش ناشی از ذرات سخت را کاهش می دهد، مناسب برای دوغاب های با محتوای ماسه بالا مانند کوارتز، سنگ آهن و سنگ مس.

2. قطر بزرگ و نرخ جریان بالا: تمام اندازه ها از DN100 تا DN1200 را پوشش می دهد، مناسب برای سیستم های تخلیه باطله در مقیاس بزرگ، بهبود راندمان انتقال و کاهش مصرف انرژی پمپاژ.

3. لوله مقاوم در برابر ضربه و ضد انفجار: ساختار کامپوزیت تقویت شده چند لایه نوسانات فشار را بافر می کند و خطرات ایمنی ترکیدگی لوله ناشی از انسداد یا راه اندازی/خاموش شدن را از بین می برد.

4. نصب آسان و هزینه های نگهداری کم: به طور قابل توجهی سبک تر از لوله های فولادی، آسان برای قرار دادن و جابجایی، کاهش زمان خرابی تعمیر و نگهداری.

5. مقاومت عالی در برابر خوردگی و آب و هوا: لایه لاستیکی بیرونی در برابر خورشید، باران و مه خوردگی منطقه معدن مقاومت می کند و عملکرد پایدار را در طول عملیات در فضای باز در طول سال تضمین می کند. 6. خدمات سفارشی سازی با مشخصات کامل

این کارخانه از سفارشی سازی طول، قطر، درجه فشار، سبک اتصال و درجه مقاومت در برابر سایش پوشش برای مطابقت با نیازهای مختلف پروژه پشتیبانی می کند.

موارد کاربردی مهندسی واقعی

مورد 1: پروژه حمل و نقل از راه دور باطله معدن آهن مغولستان داخلی

1. بررسی اجمالی پروژه: ظرفیت پردازش روزانه 8000 تن سنگ خام، محتوای جامد باطله 42٪، کوارتز متوسط ​​عمدتا با سختی بالا، فاصله حمل و نقل 3.5 کیلومتر، فشار کاری 2.8MPa، دوغاب خنثی.

2. راه حل پشتیبانی: شلنگ انعطاف پذیر مارپیچی با روکش فلزی JIDONGDA DN200 PU، بخش های استاندارد 6 متری/12 متری، اتصال فلنج.

3. نتایج عملکرد: لرزش و سر و صدا پس از جایگزینی لوله های فولادی اصلی 60٪ کاهش یافت. عملکرد پایدار مداوم به مدت 36 ماه بدون تعویض؛ هزینه های نگهداری سالانه 85٪ کاهش یافته است. هیچ ترکیدگی یا نشتی لوله رخ نداده است.

مطالعه موردی 2: سیستم پر کردن معدن مس کوهستانی پرو

1. بررسی اجمالی پروژه: معدنی در ارتفاع بالا در ارتفاع 4500 متری، با استفاده از مکش فشار منفی دوغاب سرباره مس با محتوای ماسه 45 درصد، در محیطی با دمای پایین و با اشعه ماوراء بنفش بالا.

2. راه حل پشتیبانی: شیلنگ تقویت شده با سیم فولادی دولایه مقاوم در برابر درجه حرارت پایین با صلاحیت انطباق صادرات.

3. عملکرد: عملکرد ضد مسطح فشار منفی 3 برابر بهبود یافته است. عدم فروپاشی در حین مکش؛ نرخ جریان سالانه پایدار بیش از 98٪؛ هزینه های عملیاتی کلی خط لوله 73 درصد کاهش یافت.

سناریوهای قابل اجرا

1. باطله ها خطوط لوله را در معادن روباز/زیرزمینی حمل می کنند

2. خطوط لوله اصلی و فرعی تخلیه دوغاب در کارخانه های فرآوری مواد معدنی

3. پس انداز خشک و مرطوب استخرهای باطله و پروژه های تخلیه باطله

4. حمل و نقل گل از راه دور برای لایروبی رودخانه و ساحل

5. خطوط لوله دوغاب بارگیری و تخلیه پودر معدنی فله بندری

6. حمل و نقل مختلف صنعتی جامد مایع مخلوط

سوالات متداول

Q1. کدام ماده پوششی برای باطله های کوارتز با سایش بالا باید انتخاب شود؟

الف. برای باطله هایی با نسبت بالایی از ذرات سخت مانند کوارتز و گرانیت، پوشش پلی اورتان PU انتخاب ارجح است. تحت یک تست استاندارد 72 ساعته مقاومت در برابر سایش، سایش به طور قابل توجهی کمتر از لاستیک NR و SBR است و طول عمر آن را می توان در شرایط کاری یکسان 2-3 برابر افزایش داد. تیم فنی می تواند فرمول پوشش بهینه را بر اساس ترکیب ذرات دوغاب و مقدار pH مطابقت دهد.

Q2. آیا JIDONGDA می تواند قطر، طول و فشار لوله را برای پروژه های معدنکاری خاص سفارشی کند؟

A. بله، کارخانه ما سفارشی سازی تمام بعدی را ارائه می دهد. ما از طول های غیر استاندارد، قطرهای کامل از DN100 تا DN1200 و فشارهای کاری متعدد از 1.0 تا 10MPa پشتیبانی می کنیم. فلنج ها، کوپلینگ های سریع و انتهای فلزی همگی می توانند مطابق نقشه های ساخت و ساز سفارشی شوند. پس از ارائه پارامترهای پروژه، ما یک راه حل و نقل قول در عرض 24 ساعت ارائه خواهیم داد.

Q3. دوره گارانتی شلنگ دوغاب باطله با قطر بزرگ JIDONGDA چقدر است و چه پشتیبانی پس از فروش شامل می شود؟

الف- محصولات استاندارد از تاریخ ارسال دارای 12 ماه گارانتی می باشند. خسارات ناشی از نقص در مواد اولیه یا فرآیندها در شرایط عملیاتی معمولی به صورت رایگان در مدت گارانتی جایگزین می شود. مهندسان حرفه ای خط لوله استخراج، راهنمایی از راه دور برای تخمگذار، نصب و نگهداری معمولی ارائه می دهند. خدمات فنی در محل را می توان برای پروژه های معدنی در مقیاس بزرگ مورد مذاکره قرار داد.
