شلنگ لاستیکی فلنج دار مکش و تخلیه با قطر بزرگ

شلنگ لاستیکی فلنجدار مکش و تخلیه با قطر بزرگ نوعی شلنگ صنعتی است که برای حمل و نقل انعطاف پذیر رسانه های با جریان بزرگ استفاده می شود. این به طور عمده اتصال، جابجایی و سازگاری شرایط مکش / تخلیه بین خطوط لوله ثابت و پمپ ها، تجهیزات یا سیستم های خط لوله متحرک را حل می کند.

با توجه به اطلاعات موجود محصول، این سری عمدتا برای انتقال آب، آب دریا، دوغاب، دوغاب معدنی، ماسه، شن، باطله و برخی مایعات صنعتی استفاده می شود.

شلنگ JIDONGDA می تواند محصولات را بر اساس مشخصات مشتریان، پارامترهای فنی، نقشه ها یا شرایط عملیاتی واقعی پیکربندی کند.

در حین خرید، توصیه می شود قطر داخلی، طول، فشار کاری، فشار خلاء، متوسط، دما و استاندارد فلنج را تأیید کنید تا اطمینان حاصل شود که ساختار شیلنگ با سیستم واقعی خط لوله مطابقت دارد.

در مقایسه با شیلنگ‌های معمولی که عمدتاً برای انتقال فشار مثبت استفاده می‌شوند، این محصول یک گزینه پشتیبانی از سیم فولادی مارپیچ را در ساختار اضافه می‌کند که می‌تواند برای کاربردهای مکش و خلاء پشتیبانی کند.

لایه تقویتی پارچه/بند نخی چند لایه برای تحمل فشار کاری استفاده می شود، در حالی که لاستیک داخلی و لاستیک بیرونی با توجه به محیط، دما و محیط کار انتخاب می شوند.

اصل کار و ترکیب ساختاری

شیلنگ لاستیکی فلنجدار مکش و تخلیه با قطر بزرگ حمل و نقل رسانه را از طریق ترکیبی از موارد زیر انجام می دهد:

لایه لاستیکی داخلی + لایه تقویتی + چارچوب سیم فولادی مارپیچی (طبق پیکربندی مدل) + لایه لاستیکی بیرونی + فلنج های انتهایی

در طول عملیات تخلیه، فشار داخلی عمدتا توسط لایه تقویت کننده پشتیبانی می شود.

در حین عملیات مکش یا خلاء، چارچوب سیم فولادی مارپیچی پشتیبانی محیطی را فراهم می کند و به کاهش خطر مسطح شدن شلنگ و فروپاشی کمک می کند.

فلنج های انتهایی برای اتصالات پیچی با پمپ ها، شیرها، خطوط لوله و سایر تجهیزات استفاده می شود.

مشخصات فلنج را می توان با توجه به استانداردهای خط لوله در محل یا نقشه های مشتری تأیید کرد و مشکلات نصب ناشی از عدم تطابق ابعاد اتصال را کاهش داد.

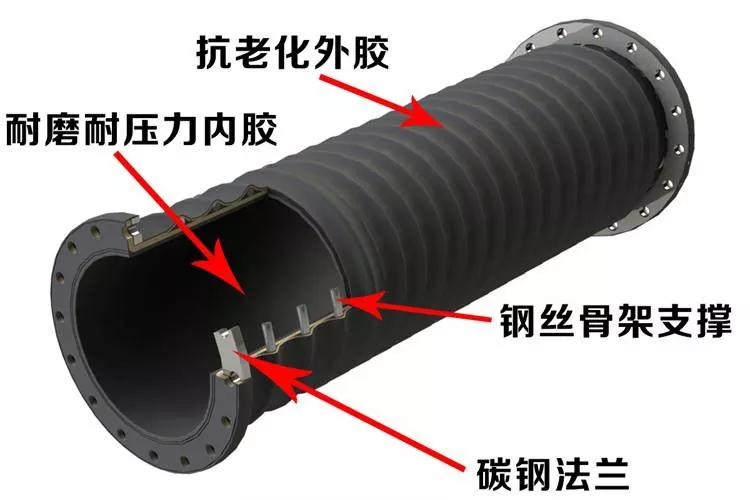

تصویر ساختار محصول

ساختار: لاستیک داخلی مقاوم در برابر سایش، لایه تقویتی، چارچوب سیم فولادی مارپیچی، لاستیک بیرونی و فلنج فولادی کربنی

توضیحات ساختار اصلی

• لایه لاستیکی داخلی:
مستقیماً با رسانه انتقال تماس می گیرد. مواد لاستیکی مناسب را می توان با توجه به رسانه هایی مانند آب، دوغاب، دوغاب معدنی، شن و ماسه و همچنین شرایط عملیاتی واقعی انتخاب کرد.

• لایه پارچه تقویت شده:
برای تحمل بار فشار اصلی، از ساختار تقویت کننده پارچه/پارچه چند لایه طناب استفاده می کند.

• چارچوب سیم فولادی مارپیچی:
برای راه حل های ساختاری که نیاز به مکش یا انتقال خلاء دارند و برای بدنه شلنگ پشتیبانی می کنند استفاده می شود.

• لایه لاستیکی بیرونی:
حفاظت خارجی را فراهم می کند و می تواند با توجه به مقاومت در برابر پیری، مقاومت در برابر سایش و شرایط عملیاتی در فضای باز انتخاب شود.

• فلنج انتهایی:
می تواند با فولاد کربنی یا فلنج های فولادی ضد زنگ مجهز شود و مطابق با استانداردها، ابعاد یا نقشه های مشتری مطابقت داده شود.

مزایای کلیدی

انتقال قطر بزرگ:
موجود در مشخصات مختلف با قطر بزرگ، مناسب برای حمل و نقل رسانه های با جریان بزرگ. محدوده قطر واقعی موجود باید بر اساس الزامات فنی تأیید شود.

سازگاری مکش و تخلیه:
با توجه به پیکربندی ساختاری، می توان از آن برای مکش رسانه، تخلیه یا مکش ترکیبی و انتقال تخلیه استفاده کرد.

اتصال فلنج راحت:
فلنج ها را می توان بر اساس استانداردهای رایج مانند GB، DIN، ANSI، JIS، ASME و نقشه های مشتری پیکربندی کرد.

راه حل های اختیاری مقاوم در برابر سایش:
برای محیط های ساینده مانند دوغاب، دوغاب معدنی، ماسه و شن، سازه های لاستیکی داخلی و تقویت کننده مناسب را می توان با توجه به شرایط سایش انتخاب کرد.

اتصال انعطاف پذیر:
شیلنگ های لاستیکی قابلیت انطباق خمش و جابجایی خاصی را فراهم می کنند، مناسب برای لرزش تجهیزات، جابجایی خط لوله و شرایط انحراف نصب.

سفارشی با توجه به شرایط کاری:
سفارشی سازی OEM و غیر استاندارد بر اساس قطر، طول، فشار، فشار خلاء، دما، مواد لاستیکی، مشخصات فلنج و رنگ موجود است.

مشخصات فنی

پارامترهای زیر از اطلاعات موجود محصول گردآوری شده است. از آنجایی که قطرها، ساختارها، طول‌ها و شرایط عملیاتی مختلف ممکن است بر عملکرد نهایی تأثیر بگذارد، پارامترها/نقشه‌های فنی تأیید شده باید برای خرید رسمی حاکم باشد.

نکته تایید مشخصات:
اطلاعات اصلی محصول شامل دو توصیف محدوده قطر متفاوت است: "DN100-DN1000" و "DN100-DN2000"، در حالی که جدول پارامترهای فعلی حداکثر DN500 را فهرست می کند. برای جلوگیری از اطلاعات متناقض در وب سایت، توصیه می شود قبل از انتشار، محدوده عرضه نهایی قطر بزرگ را با توجه به قابلیت های تولید و عرضه واقعی تأیید کنید.

سناریوهای کاربردی

معدن

برای انتقال دوغاب معدنی، باطله و ذرات حاوی دوغاب استفاده می شود.

برای رسانه های بسیار ساینده، مواد لاستیکی داخلی و ساختار تقویت کننده باید با توجه به اندازه ذرات، غلظت، سرعت جریان و فشار انتخاب شوند.

لایروبی

مناسب برای لایروبی کشتی ها، پمپ های دوغاب، خطوط لوله تخلیه گل و برخی از سیستم های انتقال زیر آب.

قابل استفاده برای مکش و تخلیه دوغاب، لجن، ماسه و سایر مواد.

بنادر و پایانه ها

در سیستم های انتقال مایع یا مواد که به ظرفیت قطر زیاد و اتصالات انعطاف پذیر نیاز دارند استفاده می شود.

مشخصات فلنج را می توان با توجه به الزامات اتصال در محل پیکربندی کرد.

شن و ماسه

مناسب برای انتقال ماسه، شن، مخلوط آب و ماسه، ملات و سایر مواد حاوی ذرات.

سازه های مقاوم در برابر سایش را می توان با توجه به شرایط سایشی واقعی انتخاب کرد.

صنعت فولاد

قابل استفاده برای آب صنعتی، دوغاب، دوغاب معدنی و برخی از رسانه های صنعتی حمل و نقل.

همچنین برای اتصالات خط لوله انعطاف پذیر بین تجهیزات در مقیاس بزرگ مناسب است.

ساخت و ساز و مهندسی

با توجه به سطح فشار، پیکربندی متوسط ​​و ساختاری، می توان آن را در تجهیزات ساختمانی و پروژه های مهندسی برای حمل و نقل مایع یا مواد استفاده کرد.

انتقال مواد صنعتی

مناسب برای سیستم های انتقال صنعتی مانند انرژی، تصفیه آب و تجهیزات مهندسی.

راه حل های سفارشی با توجه به رسانه ها و شرایط عملیاتی واقعی در دسترس هستند.

راهنمای انتخاب و تایید خرید

هنگام خرید شلنگ لاستیکی فلنجدار مکش و تخلیه با قطر بزرگ، فقط بر اساس قطر داخلی پیشنهاد نمی شود.

برای شیلنگ های مکش و تخلیه، فشار خلاء، ساییدگی متوسط، دما و اتصال فلنج بر پیکربندی ساختار نهایی و عملکرد سرویس تأثیر می گذارد.

• ابتدا رسانه انتقال را تأیید کنید:
آب، آب دریا، دوغاب، دوغاب معدنی، باطله، ماسه، شن یا سایر رسانه های صنعتی.

• شرایط کار را تأیید کنید:
سرعت جریان، فشار کاری، فشار خلاء کاری، دمای متوسط، غلظت متوسط ​​و اندازه ذرات.

• الزامات نصب را تأیید کنید:
قطر داخلی، طول، خمش/جابجایی الزامات، استاندارد فلنج، ابعاد فلنج و نوع سطح آب بندی.

• برای کاربردهای با سایش بالا مانند دوغاب معدنی، باطله و ماسه/شن:
محلول لاستیکی داخلی مقاوم در برابر سایش باید تایید شود.

• برای کاربردهای مکش یا انتقال خلاء:
سطح فشار خلاء باید مشخص شود و اینکه آیا یک چارچوب سیم فولادی مارپیچی مورد نیاز است باید تأیید شود.

• برای پروژه های غیر استاندارد:
ارائه نقشه ها، نمونه های شلنگ قدیمی یا ابعاد اتصال واقعی برای تایید فنی توصیه می شود.

اقدامات احتیاطی عملیاتی

· فشار کاری، فشار خلاء و دما نباید از محدوده مجاز مدل شلنگ تایید شده تجاوز کند. محدودیت های خاص باید منوط به اسناد تأیید فنی محصول باشد.

· هنگام انتقال مواد ساینده مانند ماسه و دوغاب معدنی، ساختار لاستیکی داخلی مناسب باید با توجه به شرایط سایش واقعی انتخاب شود و بدنه شلنگ باید به طور منظم بازرسی شود.

· قبل از نصب فلنج، استاندارد فلنج، فاصله سوراخ پیچ، سطح آب بندی و ابعاد اتصال پیچ را بررسی کنید تا از تراز اجباری در حین نصب جلوگیری کنید.

· برای کاربردهای مکش، نیاز به خلاء و پیکربندی تقویت کننده سیم فولادی مارپیچی باید تأیید شود. اگر صاف شدن غیرعادی شیلنگ، فرو ریختن یا تغییر شکل رخ داد، استفاده از شلنگ را متوقف کرده و شرایط کار را بررسی کنید.

· در حین نصب و حمل و نقل، از ضربه، فشردن یا کشیدن غیرضروری به انتهای فلنج جلوگیری کنید تا آسیب به قطعات اتصال و بدنه شلنگ کاهش یابد.

· برای رسانه‌های شیمیایی خاص، محیط‌های با دمای بالا یا شرایط عملیاتی غیراستاندارد، اطلاعاتی مانند ترکیب و دما را قبل از خرید ارائه دهید. پرسنل فنی باید سازگاری مواد را تأیید کنند.

مدیریت نگهداری و عمر سرویس

طول عمر واقعی شیلنگ های لاستیکی با قطر بزرگ به محیط انتقال، فشار، فشار خلاء، دما، خمش، شرایط نصب و دفعات استفاده مربوط می شود.

بنابراین، تعمیر و نگهداری باید بر روی موارد زیر متمرکز شود:

بازرسی منظم + سوابق وضعیت عملیاتی + رسیدگی به موقع شرایط غیرعادی

· مرتباً بررسی کنید که آیا لایه لاستیکی بیرونی دارای ترک، سایش غیرعادی، برآمدگی یا سایر آسیب‌های قابل مشاهده است.

· بررسی کنید که آیا ناحیه اتصال فلنج دارای شلی، نشتی یا تغییر شکل غیرعادی است.

· وضعیت شلنگ را در حین عملیات مکش و تخلیه، با توجه به مسطح شدن، فروریختن یا تغییر شکل غیرعادی بررسی کنید.

· برای رسانه های ساینده مانند دوغاب معدنی و ماسه/شن، شرایط سایش را مطابق با استفاده واقعی به عنوان مرجعی برای بهینه سازی انتخاب در آینده ثبت کنید.

· وقتی شلنگ خارج از سرویس است، از فشرده شدن طولانی مدت توسط اجسام تیز خودداری کنید. در حین جابجایی و نگهداری، خم شدن و ضربه غیر ضروری را به حداقل برسانید.

· اگر فشار غیرعادی، نشتی آشکار، آسیب ساختاری یا اتصال غیرعادی رخ داد، استفاده از شلنگ را متوقف کرده و بازرسی فنی را انجام دهید.

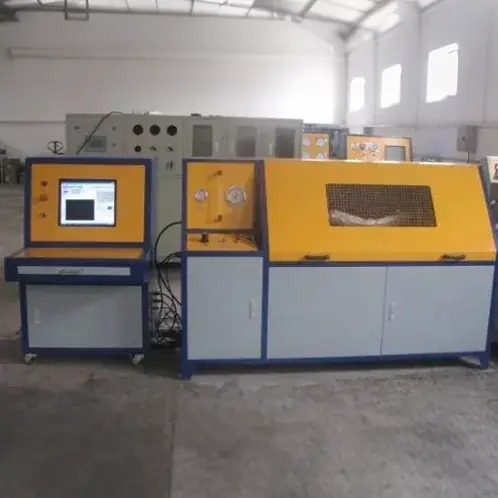

کنترل کیفیت و تحویل

با توجه به اطلاعات موجود محصول، محصولات نهایی را می توان با توجه به مشخصات محصول و نیاز مشتری، از جمله:

· ظاهر

· قطر داخلی

· قطر بیرونی

· طول

· ابعاد فلنج

· فشار

· خلاء / فشار منفی

· سختی

· عملکرد لاستیکی

اگر مشتریان دارای الزامات تست خاصی هستند، موارد بازرسی و استانداردهای پذیرش باید قبل از سفارش تایید شوند.

برای محصولات سفارشی، مشخصات، الزامات فلنج، سطح فشار، فشار خلاء، محیط انتقال و الزامات تحویل را می توان در مرحله تأیید فنی تأیید کرد.

سوالات متداول

1. چه مشخصاتی برای شلنگ لاستیکی مکش و تخلیه با قطر بزرگ موجود است؟

اطلاعات پارامتر فعلی قطرهای داخلی رایج شامل DN100، DN150، DN200، DN250، DN300، DN400 و DN500 میلی متر را فهرست می کند. اندازه های بزرگتر را می توان از نظر فنی با توجه به نیازهای پروژه تایید کرد.

2. آیا می توان فلنج را روی شیلنگ نصب کرد؟

بله. این محصول از اتصالات فلنجی استفاده می کند و می تواند مطابق با استانداردهای GB، DIN، ANSI، JIS، ASME یا نقشه های مشتری تجهیز شود.

3. آیا می توان از آن برای حمل و نقل دوغاب معدنی و باطله استفاده کرد؟

بله. با توجه به غلظت دوغاب، اندازه ذرات، سرعت جریان، فشار و دما، ساختارهای مقاوم در برابر سایش مناسب را می توان انتخاب کرد. راه حل نهایی باید با توجه به شرایط عملیاتی واقعی تایید شود.

4. آیا می توان از آن برای پروژه های لایروبی استفاده کرد؟

بله. شیلنگ را می توان با توجه به محیط، فشار، نیازهای خلاء و روش نصب سیستم لایروبی انتخاب کرد.

5. آیا می توان آن را با توجه به نقشه ها سفارشی کرد؟

بله. مشتریان می توانند نقشه ها، نمونه ها یا پارامترهای فنی دقیق را برای تأیید بدنه شلنگ و ساختار فلنج ارائه دهند.

6. MOQ چیست؟

MOQ به نوع محصول، مشخصات، طول و الزامات سفارشی سازی بستگی دارد.

محصولات استاندارد می توانند از خرید دسته ای کوچک پشتیبانی کنند. مقدار خاص باید در طول نقل قول تایید شود.

7. آیا می توان نمونه ها را ارائه کرد؟

برخی از محصولات استاندارد می توانند نمونه یا پشتیبانی نمونه را ارائه دهند. هزینه نمونه و هزینه حمل و نقل باید با توجه به محصول خاص و وضعیت سفارش تأیید شود.

8. زمان تحویل چقدر است؟

محصولات استاندارد معمولاً 7 تا 20 روز کاری نیاز دارند.

برای محصولات سفارشی، شلنگ های با قطر بزرگ و مشخصات ویژه، زمان تحویل باید با توجه به ساختار، کمیت و الزامات تولید تأیید شود.

قبل از سفارش یک برنامه تحویل واضح ارائه می شود.

9. کیفیت برای سفارشات عمده چگونه تضمین می شود؟

بازرسی های کیفیت را می توان با توجه به مشخصات محصول و نیاز مشتری از جمله ظاهر، ابعاد، فلنج، فشار و تست خلاء انجام داد.

اقلام بازرسی ویژه باید قبل از خرید تایید شوند.
